研究背景
氧化物-沸石（Ox–ZEO）双功能催化剂设计理念已在越来越多的研究中展现出在直接合成气转化中实现优异轻质烯烃选择性的能力，这归因于其组分互补特性。此类催化剂体系在碳资源利用方面具有广阔前景，对实现碳中和目标尤为重要。例如，有学者利用ZnCrOx氧化物上的合成气活化与具有CHA结构的介孔硅铝磷酸盐（SAPO）沸石中的碳-碳偶联串联催化机制，报道了一项突破性工艺：在甲烷产率仅2%的条件下，实现了高达80%的轻质烯烃选择性。实验与理论研究均表明，乙烯酮可作为关键桥连中间体：在ZnCrOx表面生成后扩散至沸石孔道，进而触发轻质烯烃的形成。相反，若无沸石存在，甲烷将成为主要产物。显然，沸石的引入显著提升了轻质烯烃选择性，揭示了其驱动乙烯酮向轻质烯烃转化的关键作用。尽管近年来通过中间体表征及反应机理推测取得了重要进展，但对真实微观反应过程的系统认知仍存在不足。其难点在于多组分催化体系的复杂性、耦合动力学特征以及庞大的反应网络。其中两个核心问题尤为关键：沸石的作用机制，以及氧化物与沸石组分间的协同机理——这对优化氧化物-沸石组合及进一步提升Ox–ZEO催化体系性能具有重要意义。尽管氧化物-沸石双功能催化剂在乙烯酮介导的合成气转化领域取得了显著进展，但组分间协同作用的起源及其对空间距离的依赖性仍不明确。
研究问题
本研究针对ZnCrOx/丝光沸石（MOR）催化剂，构建了融合完整反应网络的扩散桥接双组分微观动力学模型。该模型捕捉了耦合的反应-扩散动力学过程，定量阐明了合成气选择性转化为轻质烯烃的协同机制。研究表明，MOR通过构建更有利的反应路径，突破了氧化物表面CH2CO生成的热力学限制，从而提高了轻质烯烃选择性。此外，模型预测轻质烯烃选择性随组分距离呈倒U型依赖关系,这源于中间体传输与Zn迁移（后者生成促进非期望加氢反应的[ZnOH]+）之间的动态平衡。更宽泛而言，本文建立了普适的反应-扩散耦合动力学框架，可量化Ox-ZEO体系的最优组合原则。该预测与实验观测高度吻合，为设计高性能双功能催化剂提供了理论指导。
图文解析

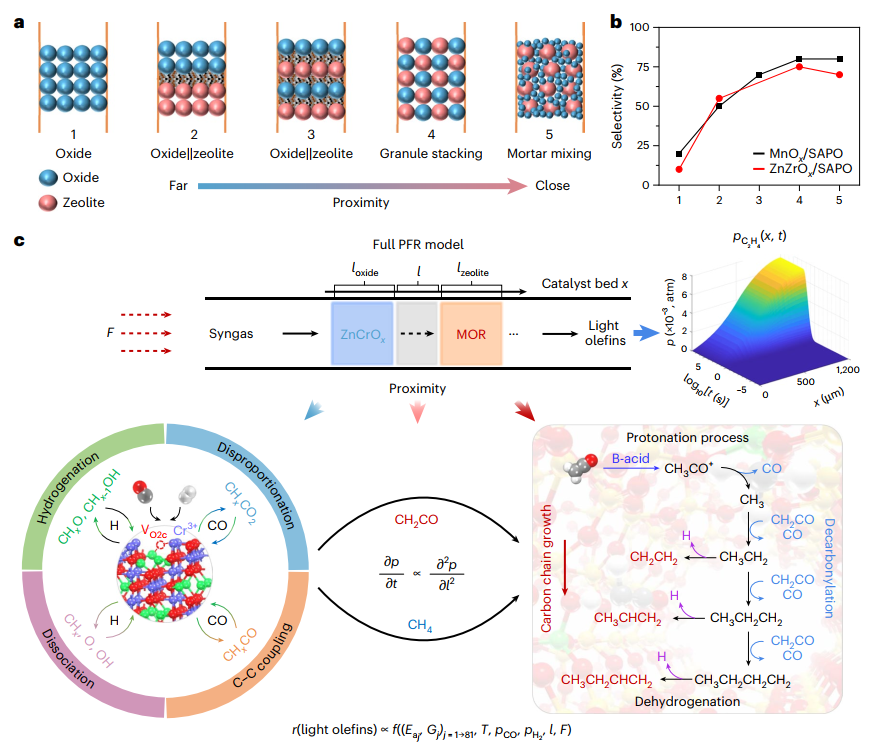

图1| Ox–ZEO催化体系的宏观至微观反应器模型示意图
要点：
1.除各组分自身的催化能力（分别记作k氧化物和k沸石）外，它们的集成模式已被公认为串联催化中决定活性与产物分布的关键因素。如图1a所示，不同集成模式对应着氧化物与沸石组分间距离（l）的变化，这本质上反映了中间体扩散对整个反应体系动力学产生的距离效应。有趣的是，Cheng等人发现，在ZnZrOx/SAPO-34复合材料中，随着l从毫米级降至纳米级，轻质烯烃选择性呈现先升高后降低的趋势（图1b）。然而，Ding等人在MnOx/SAPO催化剂上观察到，随着l减小，选择性呈现先升高后趋于平缓的规律（图1b）。这种差异至今尚未从定量理论视角得到合理解释，最优l值仍有待确定。此外，空速（F）是影响中间体传质的另一关键实验操作参数，但其动力学影响尚不明确；由于缺乏通用理论指导，实际生产中通常需反复测试F值以获得高轻质烯烃选择性。然而，目前鲜有研究深入探讨该参数对轻质烯烃选择性影响的潜在机理，更遑论探索确定最优F值的可能性。

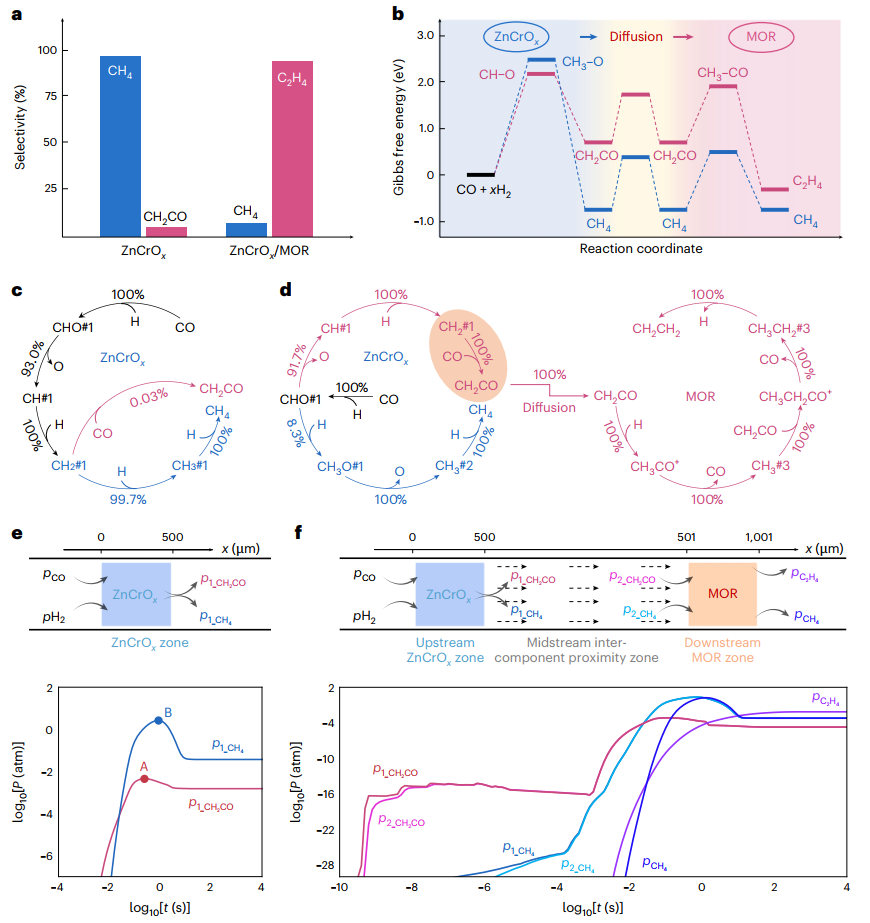

图2| ZnCrOx与ZnCrOx/MOR上合成气转化的微观动力学分析
要点：
1.本文基于平推流反应器框架的扩散桥接双组分微观动力学模型，输入了ZnCrOx/MOR催化剂上81个基元步骤的动力学参数。如图2a,c所示，动力学结果表明，在ZnCrOx组分上，甲烷主要通过最优路径成为主要产物：CO+H→CHO；CHO→CH+O；CH+H→CH2；CH2+2H→CH4。当以充分混合方式引入MOR时（l≈1微米），由于活性CH2被CO分子捕获（图2d），甲烷生成被显著抑制，转而形成乙烯酮。这进一步促进了碳-碳偶联反应，以92%的选择性生成轻质烯烃。值得注意的是，模拟结果重现了参考文献1,13中的实验现象，验证了本微观动力学模型在描述此类复杂催化体系时的准确性与适用性。这些成果也为理解两种组分间的协同机制奠定了基础。
2.上述动态演化过程阐明了CH2#1中间体在MOR对合成气转化的显著影响中发挥的关键作用，该中间体已被实验检测到，并被推测为重要物质。在无MOR存在时，CH2#1主要经历连续加氢反应，在稳态下生成热力学稳定的CH4（图2c）。然而，引入MOR后，CH2#1优先与CO偶联生成CH2CO，随后扩散进入MOR孔道，最终导向更高的C2H4选择性。这一转变主要归因于MOR内CH2CO转化过程的放热程度相对更高，使得合成气转化为轻质烯烃的整体过程在热力学上更为有利（图2d,f）。同时，这还导致CH4生成的最优反应路径发生偏移，表现为：CO+3H→CH3O；CH3O→CH3+O；CH3+H→CH4（图2d）。

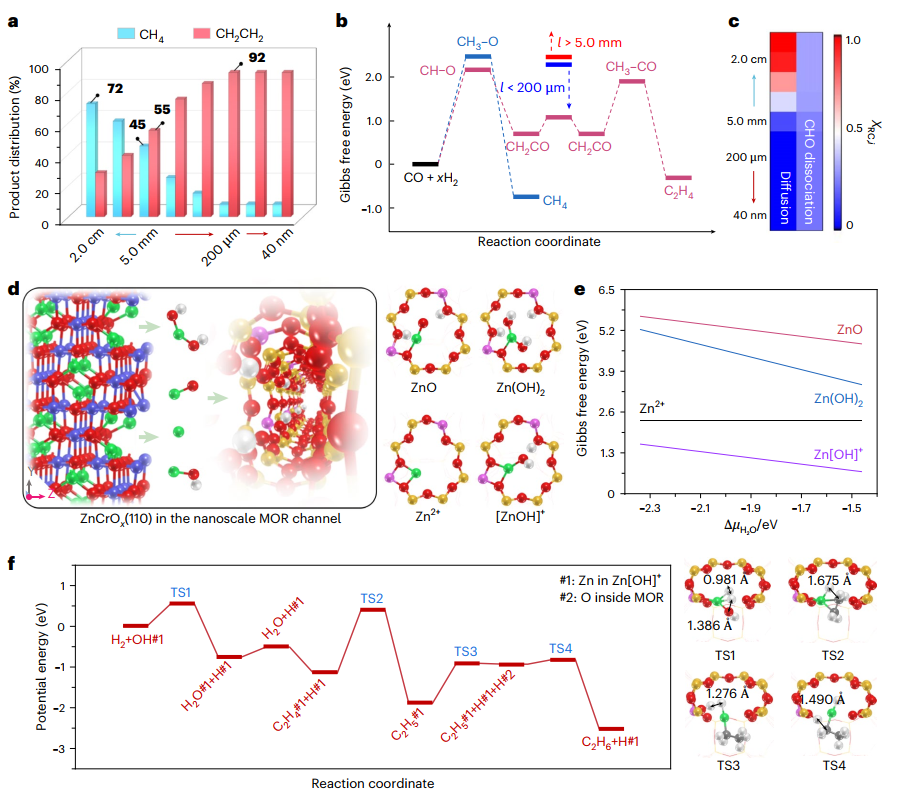

图3| 物理与化学邻近效应对产物选择性的影响
要点：
1.图3a展示了产物选择性随l变化的情况。结果表明，随着l减小，C2H4选择性先显著升高后趋于稳定，而CH4选择性则呈现相反趋势。特别值得注意的是，扩散限制阈值距离为l=0.20毫米，这与实验结果（l=200–300微米）高度吻合。这些结果反映了实验观察到的规律：当l>0.20毫米时，更近的间距可带来更优性能。此外，本文识别出一个临界距离——当l=5.0毫米时，C2H4选择性开始主导CH4选择性。同时探究了温度对扩散距离依赖性轻质烯烃选择性的影响。模拟结果表明，尽管不同温度下各扩散距离对应的CH4和C2H4选择性存在微小变化，但最优距离和临界距离基本保持不变，这验证了本文的结果对反应温度不敏感。
2.当l进一步减小至0.20毫米时，CH2CO的扩散能垒逐渐降至1.55电子伏特，有利于其扩散进入MOR孔道，由于在孔道内转化为C2H4的有效能垒低于生成CH4的能垒（图3b），从而促进乙烯生成。图3c还显示，C2H4生成的速率控制步骤从扩散步骤转变为CHO解离步骤。此外，XRC,i从0.43降至0表明C2H4选择性对扩散的敏感性降低，其变化速率逐渐趋近于0，选择性趋于稳定。当l小于0.20毫米时，CHO解离成为C2H4生成的速率控制步骤，扩散过程达到准平衡状态（图3c），由于动力学上更有利的反应路径（图3a,b），使得C2H4选择性高于CH4。

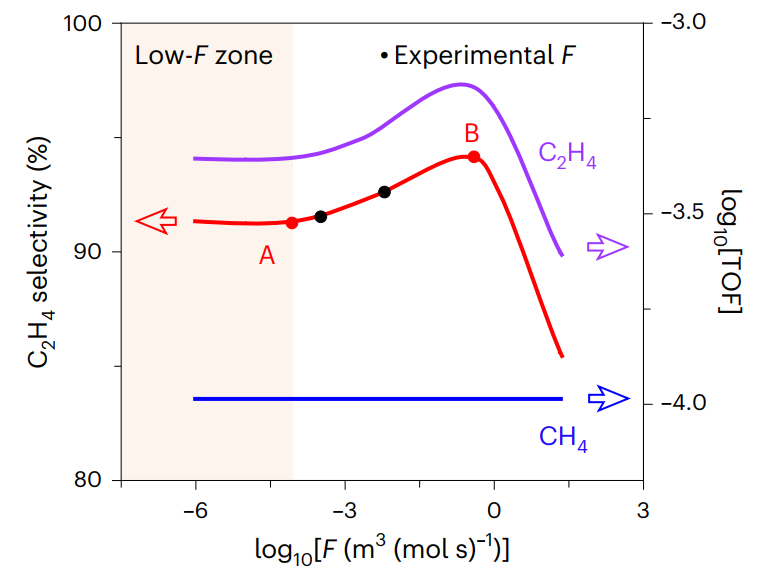

图4| 空速依赖的C₂H₄选择性与产物活性
要点：
1.作为关键操作参数，F在调控轻质烯烃选择性中起决定性作用，但此前关注度有限。因此，本文采用平推流反应器模型模拟了ZnCrOx/MOR体系在跨越六个数量级的F范围（10⁻⁶至10¹ m³ mol⁻¹ s⁻¹）内合成气转化的时空演化过程。稳态条件下对应的C2H4选择性随F变化规律如图4所示。引人注目的是，选择性呈现非单调依赖性：先在低F区保持稳定，随后在高F区转变为火山型趋势。模拟得到的最优F值约为0.6 m³ mol⁻¹ s⁻¹。
2.为揭示其内在机制，本文分析了下游MOR区出口主要产物（C2H4和CH4）活性随F的变化趋势。如图4所示，CH4反应速率在整个F范围内保持恒定，表明其生成受反应动力学控制。相比之下，C2H4生成速率在低F区（峰A左侧）几乎恒定，导致该区域C2H4选择性保持稳定。这种特性可通过催化剂床层的稳态分析（∂C/∂t = rR + rD + rF = 0）解释，表明F驱动的扩散速率（rD）可忽略不计，暗示该区域费克扩散（rF）是C2H4生成的限速因素。随着F增大，CH2CO扩散及其在下游MOR区内的后续转化开始对C2H4生成产生更显著影响，从而提升其选择性，这一趋势与实验报道（图4中黑点）一致。过高的F加剧了CH2CO扩散与MOR内转化的竞争关系，因此在峰B处达到平衡状态，此时在最优F条件下C2H4选择性达到最大值93.8%（图4）。超出峰B后，MOR出口处CH2CO的累积量增加，导致C2H4选择性下降（图4）。

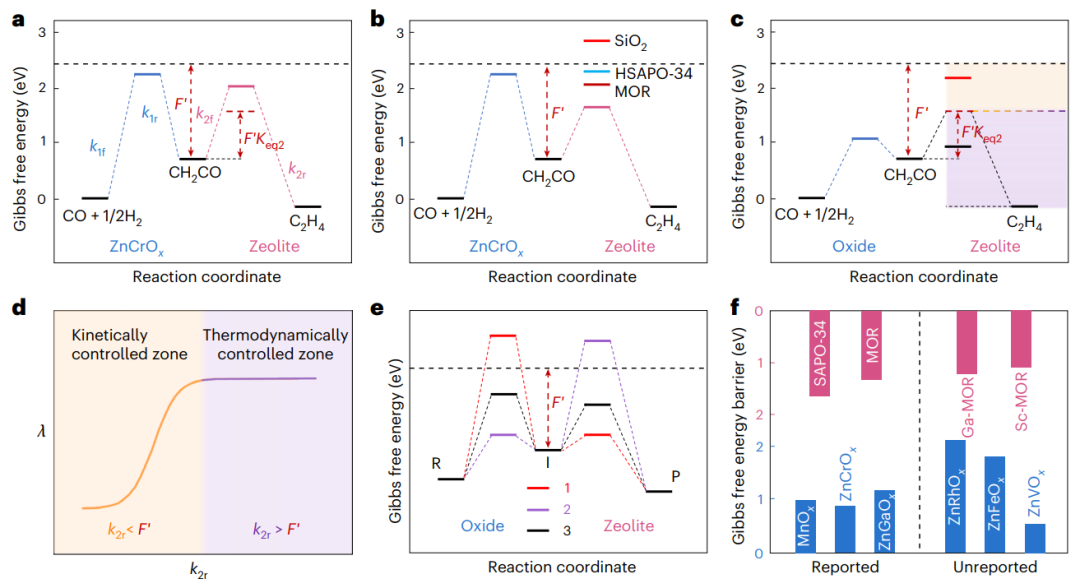

图5| Ox–ZEO体系的吉布斯自由能路径图与理论预测
要点：
1.在氧化物满足k1r >F′ × Keq2的条件下（图5c），本文探究了沸石的潜在催化能力。如图5c所示，随着沸石对CH2CO转化的催化能力（k2f）增强（从红色到黑色水平条），影响λ的控制因素从动力学控制转变为热力学控制（图5c,d）。具体而言，当k2f eq2（即k2r 2f/F'，表明沸石对CH2CO转化的催化能力越强，越能显著提升轻质烯烃选择性，从而确立动力学控制过程。相反，当k2f >F′ × Keq2（即k2r >F′）时，λ ≈ Keq2，该值独立于k2r，意味着提升效应受轻质烯烃生成热力学支配，标志着热力学控制过程。这些结果可在自由能框架下理解（图5c所示）：随着CH2CO转化（CH2CO→C2H4）的过渡态能降低（图5c），λ的转变从动力学控制转向热力学控制，对应λ先增加后趋于平缓的变化趋势（图5d）。值得注意的是，要在热力学控制区进一步提升轻质烯烃选择性，必须改变产物类型。例如，相较于小孔径八元环MOR，具有更大孔径的十二元环MOR有利于生成更热力学稳定的产物，如C3H6和C4H8等。总体而言，理想沸石在与氧化物联用时需满足k2r >F′的条件。
总结与展望
本文构建了一个融合扩散桥接的微观动力学模型，该模型整合了ZnCrOx/MOR上合成气转化为轻质烯烃各基元步骤的能垒数据。该模型成功复现了包信和团队的关键实验发现，并揭示了沸石在克服氧化物催化剂上CH2CO生成热力学限制中的作用机制。沸石的引入为CH2CO转化提供了导向通道，最终使轻质烯烃选择性显著提升。从原理上看，CH2CO在ZnCrOx上生成在动力学上更有利，而沸石的存在可通过在实验条件下拉动热力学不稳定的CH2CO向前转化产生协同效应。此外，本文定量阐明了轻质烯烃选择性的邻近效应现象。研究观察到两组分间的物理接近度能增强轻质烯烃选择性（即距离越近效果越好），但这种趋势在化学键合水平上因锌迁移而减弱。同时，本文确定了ZnCrOx/MOR体系的最优F值约为0.6 m³ mol⁻¹ s⁻¹。基于这些认识，本文提出了基于Ox–ZEO体系的广义反应-扩散耦合动力学模型，该模型可用于确定两组分最优组合的调控原则，以及最优l和F值的筛选准则。值得注意的是，模型预测结果与实验报道高度吻合，并据此提出了若干潜在氧化物与沸石组分组合方案。本研究的理论洞见对揭示Ox–ZEO催化体系的协同机制具有广泛意义，同时可为相关串联过程的描述提供新思路。
