【复材资讯】重磅AEnM：安全与高电压“混血儿”正极材料---LiMn0.5Fe0.5PO4
【研究背景】
随着电动汽车（EV）和混合动力汽车（HEV）市场的爆发式增长，传统锂离子电池正极材料陷入了“能量与安全”的二元悖论。商业化的层状氧化物（如NCM、LCO）虽然凭借富镍化实现了高能量密度，但其热稳定性差、原料成本高昂以及对钴资源的依赖，始终是高悬在头顶的达摩克利斯之剑。相比之下，橄榄石型的LiFePO4（LFP）凭借其坚固的三维骨架带来的极致安全性和超长循环寿命，在中低端市场占据了半壁江山。然而，LFP较低的工作电压（约3.4 V vs. Li）和有限的能量密度，使其难以满足长续航车型的需求。
为了打破这一僵局，学术界将目光投向了LiMn0.5Fe0.5PO4（LMFP）。这种混合过渡金属橄榄石材料旨在融合LFP的稳定性与LiMnPO4（LMP）的高电压特性（约4.1 V vs. Li）。然而，LMFP并非完美的“混血儿”，其复杂的相变行为、本征的低电子电导率（约10-9 S cm-1量级）以及Mn3+引发的Jahn-Teller畸变，导致其在高电压区间存在严重的极化现象和结构衰退。如何在保留高压优势的同时，通过材料设计克服动力学迟滞和结构失稳，成为了该领域亟待解决的核心科学问题。
【成果简介】
针对LMFP体系中组分调控与性能优化的复杂性，印度科学教育研究所（IISER Tirupati）的Vanchiappan Aravindan团队发表重磅综述，这篇工作是该领域首次专门针对等摩尔组分(x=0.5)进行的系统性梳理，填补了以往综述多关注LFP或宽泛组分对比的空白。该综述明确指出，等摩尔LMFP处于Fe主导的固溶体与Mn主导的两相反应之间的临界边界（Critical Boundary）。这一独特位置赋予了其特殊的电化学行为：在特定的电流密度和截止电压下，它可以表现出接近零锂混溶间隙的固溶体反应机制，从而实现约535 Wh kg-1的高能量密度，同时保持较低的晶格应变。文章不仅总结了通过纳米化、碳包覆和离子掺杂等手段提升其倍率性能的策略，还深入探讨了Mn溶解机理及界面工程的最新进展，为理解整个橄榄石家族的结构-性能关系提供了统一的框架，指明了通往商业化的具体路径。该工作发表于顶级期刊《Advanced Energy Materials》，题为: LiMn0.5Fe0.5PO4: A Cathode Material for Lithium-Ion Batteries: A Comprehensive Review.
【研究内容】
1. 结构特性与相变行为
等摩尔LMFP的核心在于其独特的晶体结构与相变动力学。橄榄石结构（Pnma空间群）中，一维的锂离子通道沿b轴延伸，而Fe2+/Mn2+与O原子形成的八面体层则沿a轴和c轴交替排列。这种结构虽然稳定，但对反位缺陷（Antisite Defects）极为敏感，即过渡金属离子占据锂位点会物理阻塞离子传输。研究表明，等摩尔组分的锂离子扩散系数（DLi+） 通常维持在10-13至10-10 cm2 s-1之间，迁移能垒约为0.6 eV。更为关键的是，通过原位X射线衍射（XRD）和非原位透射电镜（TEM）观察发现，等摩尔LMFP在充放电过程中往往呈现出连续的固溶体（Solid-solution）行为，而非典型的两相分离。这种机制使得晶胞体积变化被限制在3%-4%以内，极大地缓解了循环过程中的机械应力。然而，在高倍率或深充条件下，由于局部浓度梯度的存在，仍会诱发非平衡的相变路径，导致电压滞后和容量衰减，这也是当前研究试图通过晶面调控来解决的重点。
图1. 等摩尔LMFP的独特的晶体结构与相变动力学分析
2. 先进表征技术

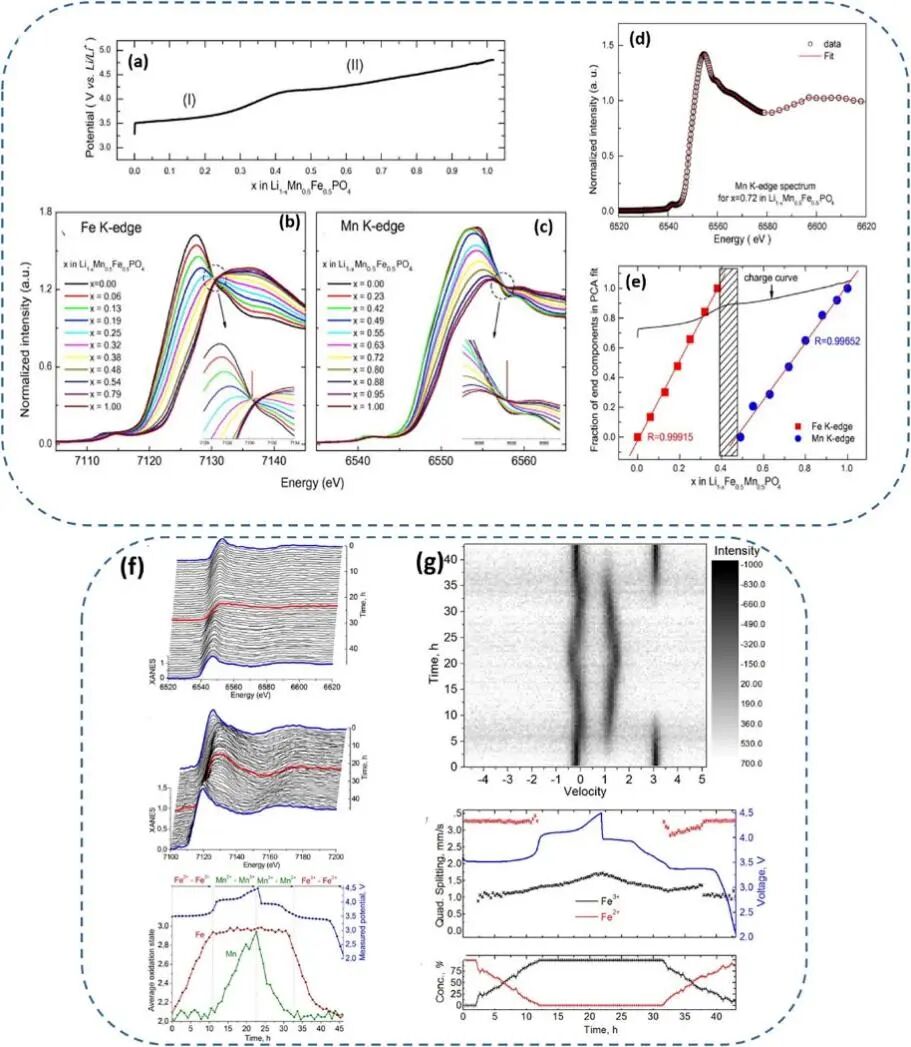

该模块的核心逻辑在于利用高精尖表征技术，将研究视角从“平均结构”推向“局域化学”与“实时动态”。针对等摩尔LMFP中Fe/Mn双氧化还原电对的复杂行为，研究者利用operando X射线吸收光谱（XAS）与X射线衍射（XRD）联用技术，成功解耦了两个电压平台的反应机制。数据表明，Fe2+/Fe3+的氧化主要发生在3.5 V平台，而Mn2+/Mn3+则在4.1 V平台响应，且在中间组分区间（x≈0.4-0.5）存在微弱的重叠固溶体区域。结合Mössbauer谱进一步揭示了“间接耦合”现象：即便在Mn未参与氧化还原的电压区间，其引发的Jahn-Teller畸变仍会通过晶格传递影响邻近FeO6八面体的局域结构，导致四极分裂加剧。这种跨元素的应力传递机制，是解释等摩尔组分电压滞后与应变累积的关键。

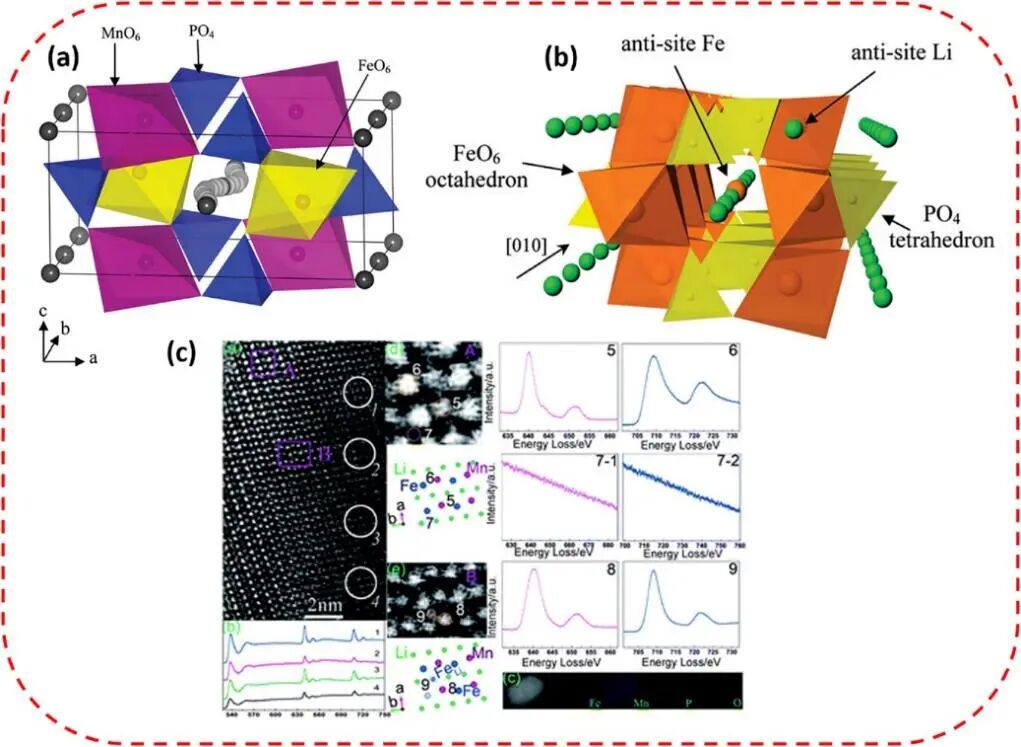

在此基础上，扫描透射电子显微镜（HAADF-STEM）与电子能量损失谱（EELS）则从实空间直接证实了反位缺陷的存在。图像显示，沿[010]方向的Li+扩散通道中确实存在Fe/Mn离子占位，这种原子尺度的“交通堵塞”直接导致了实测锂离子扩散系数（DLi+）的下降。此外，还展示了非化学计量比设计与Cr掺杂对净化Li通道的积极作用，通过减少缺陷浓度显著提升了Mn的氧化还原可逆性。尽管这些技术构建了坚实的机理基础，但综述也指出，目前仍缺乏在极高倍率下的毫秒级时间分辨表征，且对于电极/电解质界面的动态演化（如CEI膜形成与Mn溶解的动态过程）的实时观测仍是技术盲区。
图2. 氧化还原与相变耦合机制的分析
3. 合成策略的博弈
材料的微观形貌与结晶度直接决定了其电化学表现的上下限。文章详细对比了固相法、溶剂热法及溶胶-凝胶法等主流合成路线。固相法（Solid-State）虽然工艺成熟、成本低廉，适合大规模工业化生产，但往往难以精确控制颗粒尺寸和碳层分布，容易导致反位缺陷增多。相比之下，溶剂热法（Solvothermal）能够实现对纳米结构的精准裁剪，例如合成出暴露高活性(010)晶面的纳米片或纳米棒，显著缩短了锂离子的扩散距离，使得材料在20 C的超高倍率下仍能释放出105-130 mAh g-1的容量。而溶胶-凝胶法（Sol-Gel）和共沉淀法则在前驱体混合均匀性上具有天然优势，有助于构建组分梯度结构（如富锰内核/富铁外壳），从而抑制表面Mn3+的溶解。此外，合成过程中的烧结温度（通常在600-750°C）和气氛控制也是决定材料结晶度与碳包覆质量的关键因素，直接关联到最终的振实密度和体积能量密度。共沉淀法可构建Mn-rich核/Fe-rich壳的梯度结构，0.1 C容量达158 mAh g-1；此外电纺丝法、流变相法等特色工艺也被纳入讨论。当前合成环节的痛点是纳米材料振实密度低、规模化生产批次稳定性差、高能耗工艺的成本控制难，亟需开发兼顾性能与成本的工业化路线。

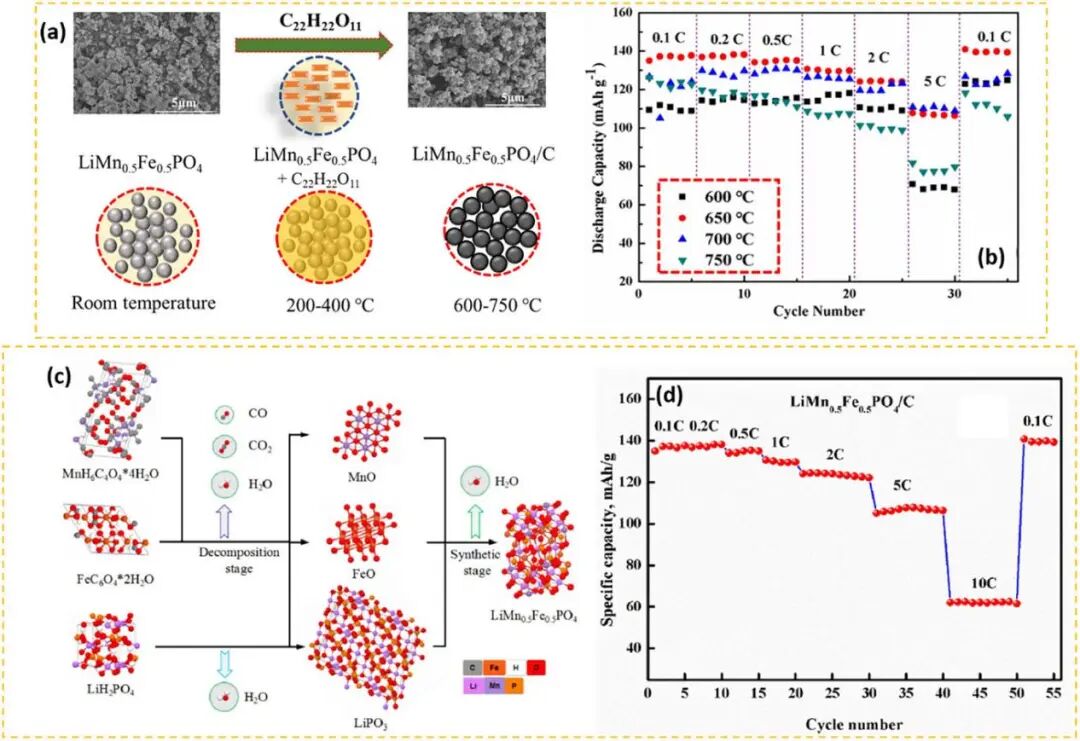

图3. LiMn0.5Fe0.5PO4碳包覆的示意图及其随温度升高而发生的形貌变化及其电化学性能
4. 改性策略：突破性能天花板
为了弥补本征电导率的不足，文章重点阐述了掺杂与复合改性的协同效应。在掺杂工程方面，无论是单掺（如Zn2+, Mg2+, Nb5+）还是双掺（如F-/In3+），其核心逻辑均在于优化电子结构。例如，Zn掺杂不仅能扩大晶胞体积以利于离子传输，还能将带隙缩小至0.27 eV，使得改性后的材料在10 C下容量依然保持在117 mAh g-1。而在复合改性中，构建三维导电网络成为主流趋势。除了传统的无定形碳包覆，引入碳纳米管（CNTs）或石墨烯能够跨越颗粒间隙，将电子电导率提升数个数量级。更具前瞻性的是与非碳材料的复合，如引入快离子导体Li2SiO3或LLTO，甚至二维材料MXene。这些复合材料不仅提供了快速的离子/电子传输通道，还能在电极/电解质界面形成保护层，有效阻断HF对活性物质的侵蚀，将循环寿命延长至1000次以上，容量保持率提升至98%以上。现存问题是掺杂元素的长期循环稳定性未知、复合材料界面阻抗调控难、改性工艺的额外成本过高，需要进一步平衡性能增益与经济性。

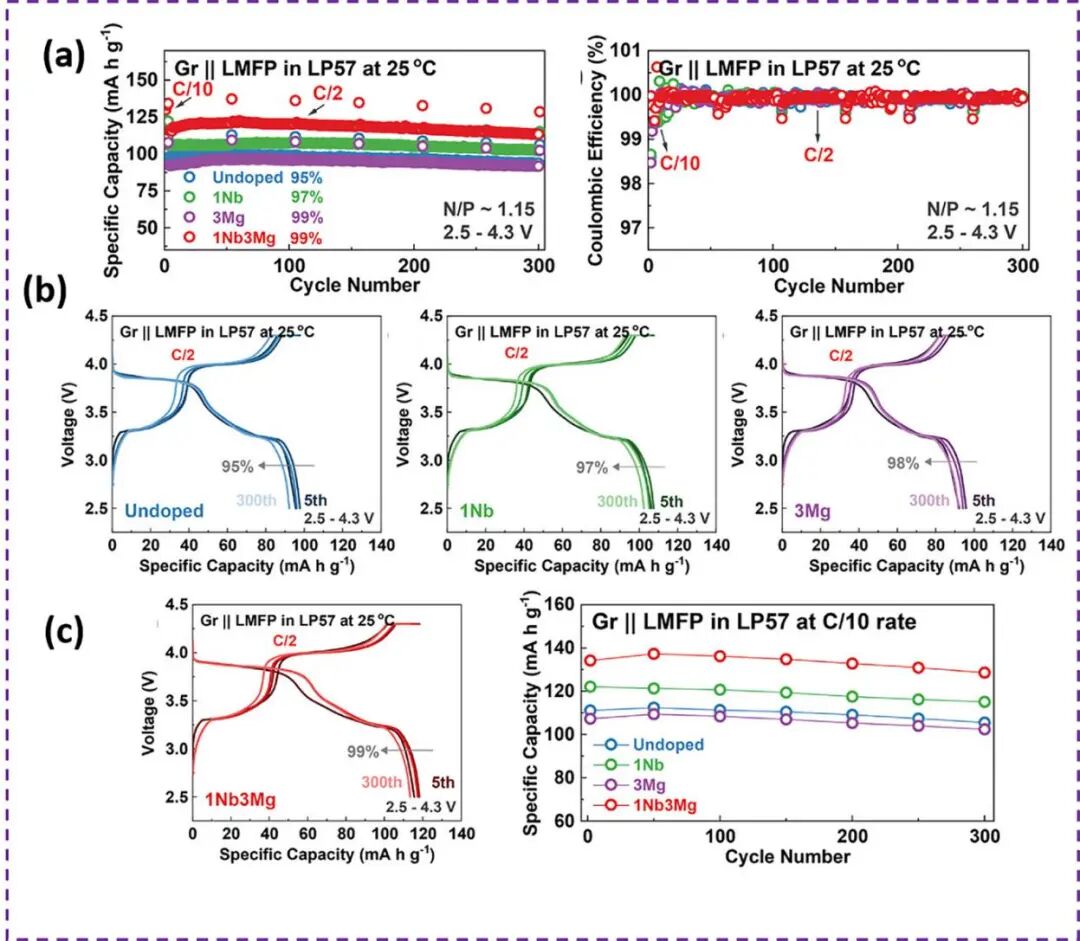

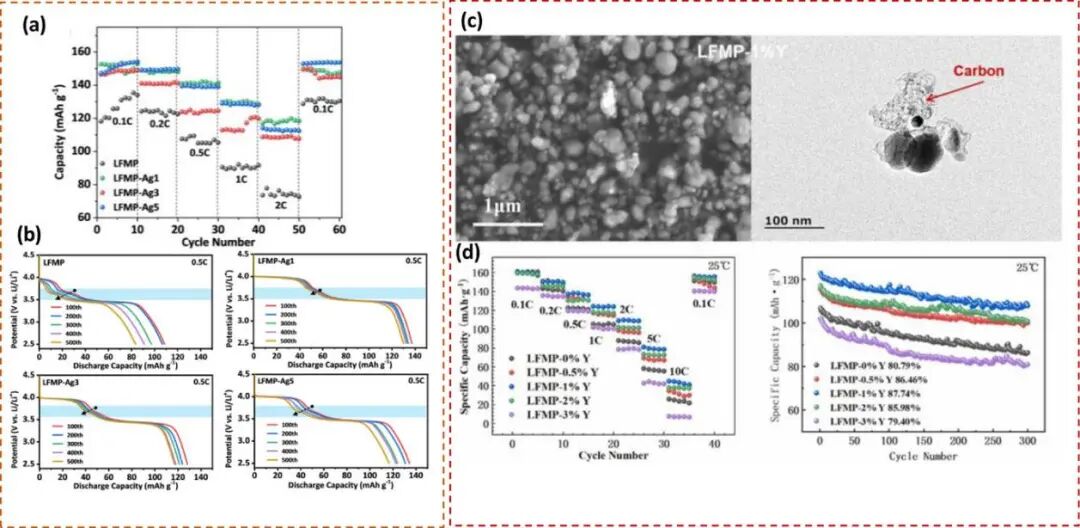

图4. 改性后的电化学性能研究
5. 电解液调制与温度依赖研究
该模块关注工况适配性，图5显示凝胶聚合物电解质室温离子电导率可达10-3 S cm-1，吡咯烷类离子液体在90°C下离子电导率升至10-2 S cm-1，可匹配高电压需求；同时证明3 nm厚碳层可将55°C循环30次的容量保持率提升至90%，有效抑制Mn溶解；并且优化后的材料在-20°C低温下仍可释放72 mAh g-1的容量，60 C高倍率下容量达78 mAh g-1。当前该领域仍缺乏全温域（-40~60°C）适配的电解液体系，高电压下的电解液氧化分解、低温下的Li+去溶剂化能垒高、高温下的Mn溶解加剧仍是待解决的难题。

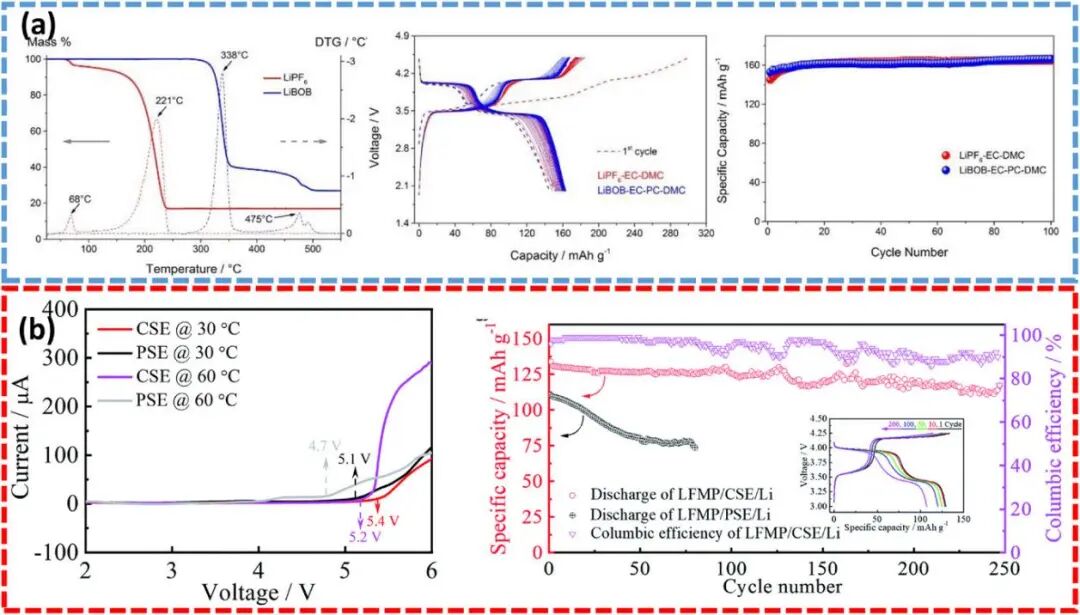

图5. 电解液影响因素的分析
6. 全电池与极端条件应用
从半电池走向全电池是检验材料实用性的试金石。文章指出，LMFP在全电池配置中面临的主要挑战包括电压滞后导致的能量效率损失以及负极界面的副反应。通过与石墨或硬碳负极匹配，优化后的LMFP全电池展现出了约3.3 V的平均电压和优异的循环稳定性。特别是在B掺杂结合梯度碳包覆的体系中，全电池在1 C倍率下循环1000次后，容量保持率仍高达91.7%，证明了其商业可行性。此外，针对极端环境的适应性研究显示，通过构建厚碳层（约16 nm）和优化电解液配方，LMFP在55°C高温下能有效抑制Mn溶解，而在-20°C的低温环境中，通过暴露高活性晶面和减小粒径，仍能保留室温容量的50%以上（约72-94 mAh g-1。这些研究成果为LMFP在宽温域储能系统和动力电池中的应用奠定了坚实基础。
图6. 全电池性能分析与应用
【全文总结】
本综述系统性地构建了LiMn0.5Fe0.5PO4从原子结构到宏观器件的完整知识体系。作者认为，等摩尔组分配比在能量密度（约535 Wh kg-1）与功率密度之间取得了最佳平衡，其独特的固溶体反应机制是提升循环寿命的关键。然而，要实现真正的商业化落地，未来的研究重心必须从单纯的半电池性能优化转向全电池系统工程。这包括开发适配高电压（>4.2 V）的耐氧化电解液、通过机器学习辅助筛选最优的掺杂元素组合，以及深入研究固态电池体系中的界面相容性。特别值得注意的是，控制反位缺陷的生成和抑制Jahn-Teller畸变依然是材料改性的核心逻辑。总体而言，LMFP作为LFP的高性能升级版，正处于从实验室走向产业化的关键窗口期，其技术成熟度的提升将极大改变现有动力电池的市场格局。
原标题：《【复材资讯】重磅AEnM：安全与高电压“混血儿”正极材料---LiMn0.5Fe0.5PO4》
