【复材资讯】固态电池重磅Matter：堆压与黏塑性变形对固-固界面稳定性影响
【研究背景】
全固态锂电池因兼具高安全性和高能量密度，被视为下一代储能体系的重要发展方向。但在实际运行中，锂金属与固态电解质之间往往会出现界面接触不良、剥锂后空洞形成、镀锂不均匀以及枝晶诱发短路等问题，导致阻抗升高和循环失效。尽管堆压常被用于改善界面接触和循环稳定性，但“堆压为什么有效、在什么条件下最有效”这一机制问题仍不清楚。尤其对于具有时间依赖变形特征的硫化物电解质而言，界面演化不仅取决于压力大小，也与材料是否能够发生黏塑性松弛密切相关，因此有必要系统揭示堆压、黏塑性和电化学性能三者之间的内在联系。
【工作简介】
近日，美国雪城大学石昌民助理教授及合作者围绕 argyrodite 型 Li6PS5Cl 硫化物固态电解质，系统研究了堆压与黏塑性变形对锂金属界面稳定性和电池失效行为的影响。本文的核心观点是：在硫化物全固态电池中，堆压改善循环表现的关键，不只是“压紧界面”，更在于其触发并配合了锂/电解质界面的时间依赖型黏塑性响应；只要给材料足够的时间完成应力松弛和形貌重整，就能显著减轻空洞形成并提升抗枝晶能力。作者进一步通过优化循环协议，在不改变材料化学组成和界面涂层的前提下，仅通过引入保持阶段，使界面有足够时间完成缓慢蠕变和空洞闭合，从而将临界电流密度提升到原来的 2.5 倍以上。该文章以Stack pressure effects and viscoplastic deformation in argyrodite solid-state electrolyte为题，发表在国际权威期刊 Matter。
【内容表述】
本文选用 Li6PS5Cl（LPSCl）作为研究对象，是因为该类 argyrodite 硫化物固态电解质具有较高的离子电导率、良好的压实性和较强的界面力学敏感性，是研究电化学—力学耦合行为的代表性体系。与刚性更强的氧化物电解质相比，LPSCl 更容易在外加堆压和电化学循环过程中表现出可观测的黏塑性响应，因此更适合用于回答“界面空洞为何形成、为何能够在一定条件下重新闭合”这一关键问题。此外，作者采用 Li|LPSCl|Li 对称电池作为模型体系，可以在排除正极复杂因素干扰的情况下，直接聚焦锂金属与固态电解质界面的演化机制，从而更清晰地建立压力、时间尺度和界面稳定性之间的关系。
作者的研究思路是：先通过不同堆压和循环条件下的电化学测试确认性能差异，再通过 EIS 和界面成像把这些差异与真实的界面演化对应起来，最终证明界面接触恢复是一个需要时间完成的过程，而非瞬时发生。
• 堆压改善全固态电池性能，本质上是一个电化学—力学耦合问题，不能简单理解为“压力越大越好”。
• 在 Li/LPSCl 界面中，时间依赖型黏塑性变形有助于缓解剥锂后的空洞形成，并促进界面重新贴合，从而降低界面阻抗。

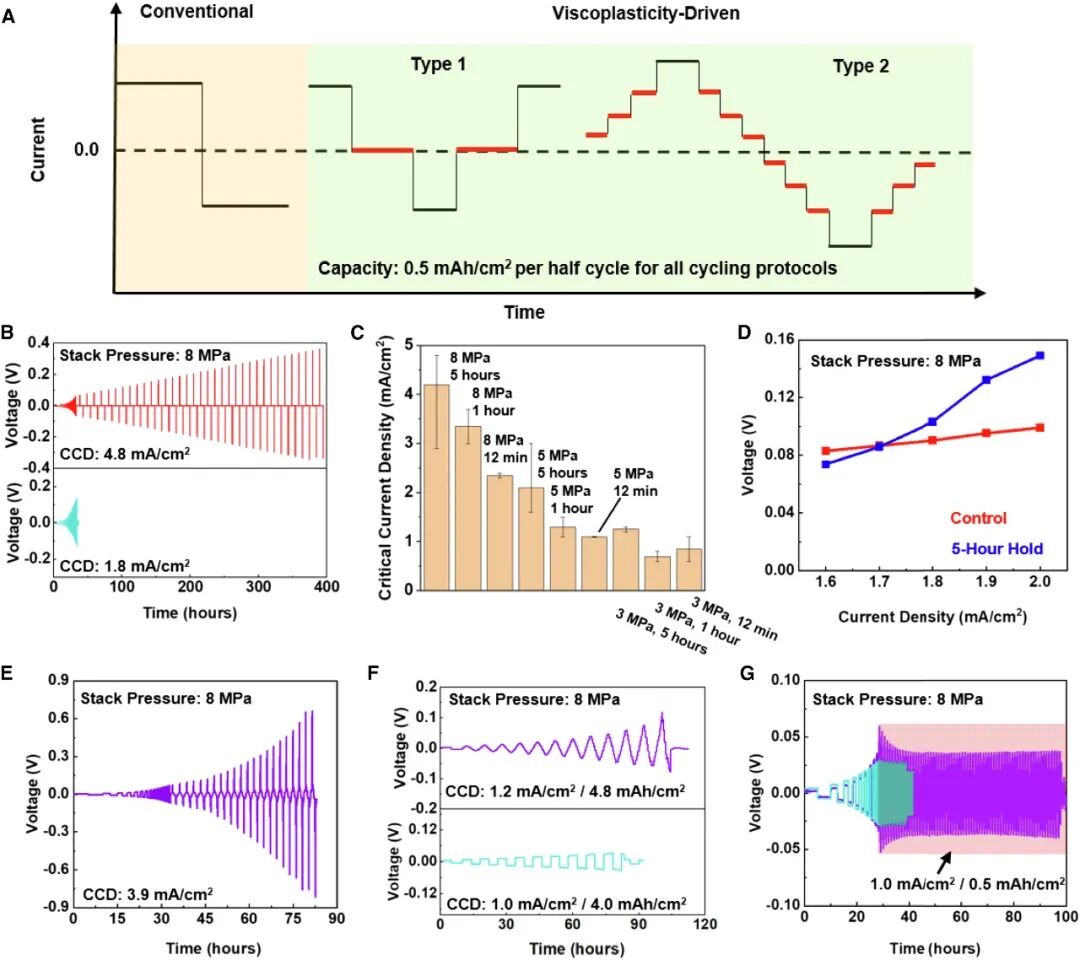

图1. 采用Li6PS5Cl固态电解质的Li-Li对称电池在不同循环测试方案的电化学性能

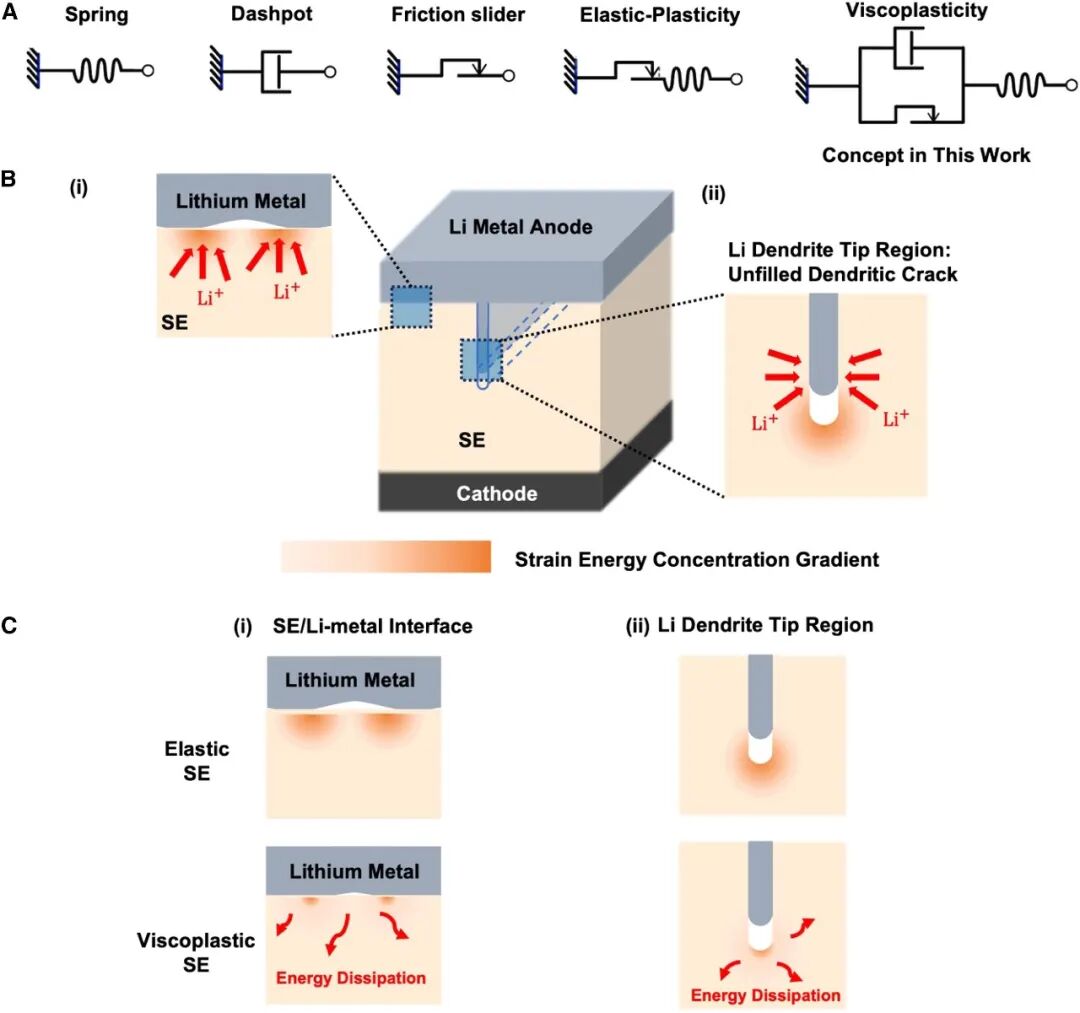

图2. 黏塑性变形对固态电池的影响. (A) 不同变形过程的示意图。(B) 三个典型区域内应变能集中的示意图：(i) 固态电解质（SE）与金属锂界面，以及 (ii) 锂枝晶尖端区域。(C) 黏塑性影响的示意图。
【文章结论】
• 通过在循环中引入合适的保持阶段，可以在不额外改变材料成分和界面化学的前提下，将临界电流密度提升至原来的 2.5 倍以上。
• 该工作说明：除了材料设计和界面涂层外，循环协议本身也可以被设计成一种有效的性能提升手段，为全固态电池提供了新的“力学时间尺度工程”思路。
原标题：《【复材资讯】固态电池重磅Matter：堆压与黏塑性变形对固-固界面稳定性影响》
