预防船舶机电设备故障典型案例96 | 锅炉火焰熄灭故障警报失效案例分析
一、前言
锅炉作为船上重要设备之一，担负着全船热源的供应，包括燃油加热、淡水加热、主机暖缸、生活取暖等重要工作。锅炉火焰熄灭故障警报是保障船舶燃油锅炉安全运行的一个重要警报，与锅炉低水位警报、鼓风机故障、空气失压报警共同确保锅炉设备的安全使用。
自4月7日以来，交通运输部海事局在全国范围内开展预防船舶机电设备故障专项行动。接下来，小编将介绍近期在船舶机电设备故障专项检查中发现的关于锅炉火焰熄灭故障警报失效导致船舶滞留案例。希望引起相关航运公司及船舶的重视，并加强自查自纠。
二、案例介绍

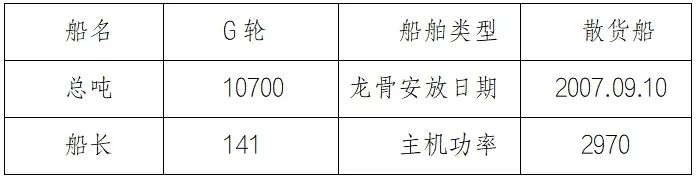

船舶概况：
近日，丹东海事局安检员对靠泊丹东港的G轮开展预防船舶机电设备故障专项检查，安检员要求船员对锅炉进行正常升火操作后，拔掉火焰探测器（光敏电阻探头），火焰熄灭故障警报没有在锅炉控制面板上发出声光报警并自动切断锅炉的燃油供应。考虑火焰探测器灵敏度问题，执法人员让轮机员用手完全捂住火焰探测器，仍然无法触发控制面板上的火焰故障警报。

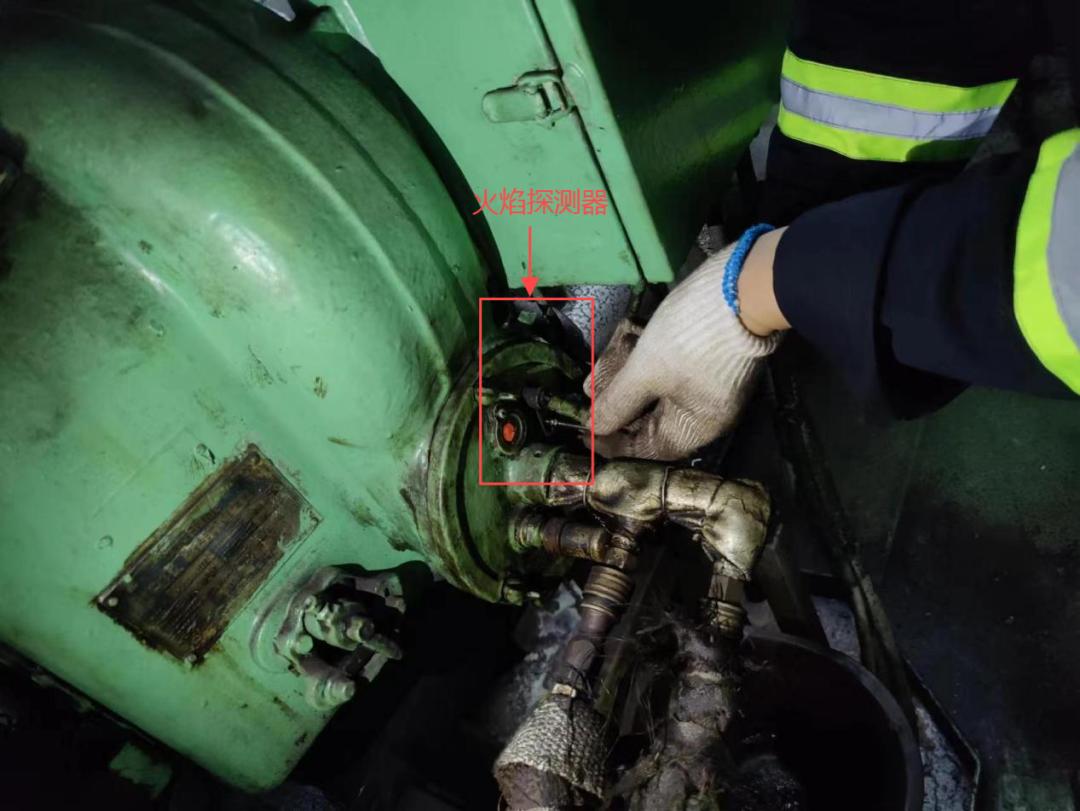

测试火焰探测器。丹东海事局 吕永君 摄三、故障原因排查
在询问船方，确认有新的光敏电阻探头备件后，安检员要求轮机员对火焰探测器更换新的光敏电阻探头。重新安装新的光敏电阻探头后，对锅炉进行扫风点火测试，再一次拔掉探头后，锅炉控制面板上的火焰熄灭报警触发，控制系统停止燃油供应，故障排除。据此情况，安检员判断是火焰探测器出现了问题。

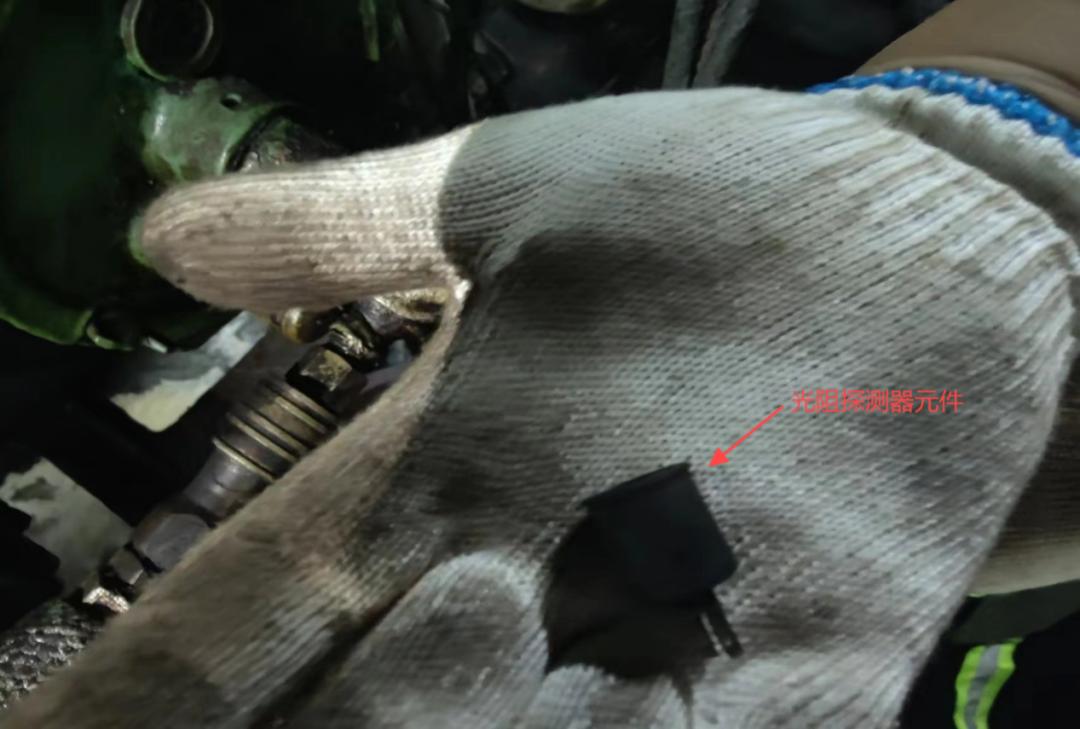

光阻型探测器元件。丹东海事局 吕永君 摄

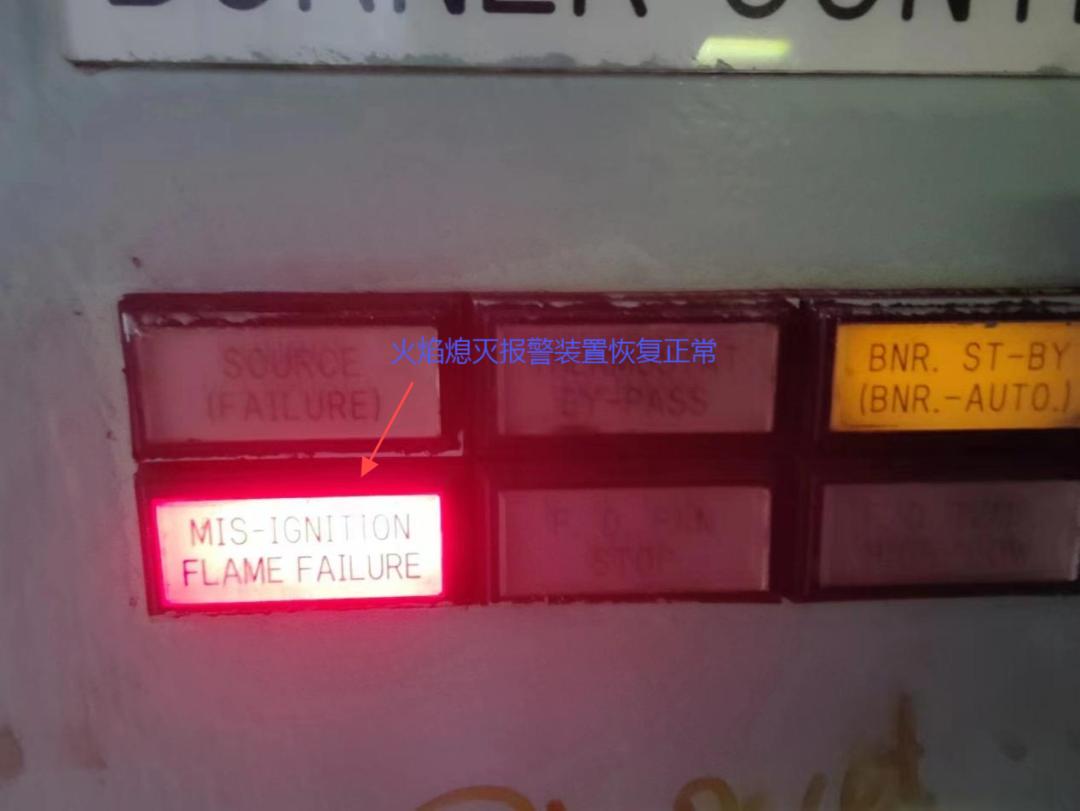

锅炉控制面板火焰熄灭报警。丹东海事局 吕永君 摄四、案例分析
首先梳理一下国内船舶法定技术规则及SOLAS公约对锅炉报警装置的相关规定：
1.《国内航行海船法定检验规则》（2004）第四篇第II-1章第2节机械设备2.2.6 蒸汽锅炉和给水系统：
(1) 每台蒸汽锅炉至少应装有 2 只足够排量的安全阀。小型辅助锅炉上可仅装 1 只安全阀；
(2) 对于无人监控的每台燃油锅沪，应有低水位、空气供给发生故障或火焰熄灭时能停止燃油供应和发出报警的安全装置；
2.《国内航行海船法定检验规则》（2011、2020）第四篇第II-1章
2-1.2.3.1 蒸汽锅炉和给水系统：
（1）每台蒸汽锅炉至少应装有 2 只足够排量的安全阀。小型辅助锅炉上可仅装 1 只安全阀；
（2）无人监控的每台燃油锅炉，应有低水位、空气供给发生故障或火焰熄灭时能停止燃油供应和发出报警的安全装置。
3.SOLAS公约第II-1章C部分第32条蒸汽锅炉和锅炉给水系统：
（1）蒸汽锅炉和每台非燃烧的蒸汽发生器，均应至少设有两个排量足够的安全阀。但是，在主管机关对任何锅炉或非燃烧蒸汽发生器考虑到其蒸汽产量或任何其他特性后，如果确信对超压已有充分防护，可允许只设一个安全阀。
（2）每台无人监控的燃油锅炉均应设有在出现低水位、空气供给故障或火焰熄灭时能关闭燃油供应和发出报警的安全装置。
通过规则以及公约的梳理，我们发现无论是国内航行海船还是国际航行海船均强制要求无人监控燃油锅炉配备低水位、空气供给故障或火焰熄灭报警。由于光敏电阻探头价格相对便宜，大部分船舶均安装光敏电阻型火焰熄灭报警，用来监视炉膛有无火焰。当点火失败或在持续燃烧期间火焰熄灭时，探测器因无法感受到火焰，触发控制面板上的火焰熄灭故障警报发出声光信号，自动关闭燃油电磁阀停止喷油，防止大量油气集聚于炉膛内而引起故障。一旦火焰熄灭故障警报失效，无法完成上述动作，在炉膛内扫风不足的情况下，再次点火极易发生闪爆，存在极大的安全风险。

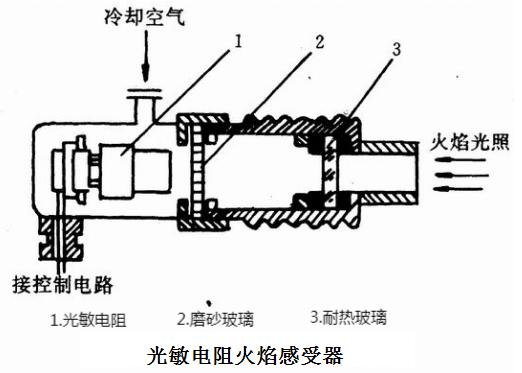

光敏电阻火焰感受器装置原理图。五、安全管理建议
从本案例我们可以看出，船公司对落实船舶机电设备专项检查工作不够重视，未按照工作要求督促船舶做好相关设备的自检自查，同时船舶也存在对机电设备周期性维护保养不仔细、不到位，平时工作敷衍了事情况，原本可以通过维护保养解决的问题导致船舶在安检中被滞留。
因此建议：
一、航运公司一是要认真落实安全生产主体责任，对船舶维护保养计划的执行情况要加大检查指导，不仅要加强定期访船监督检查，还要关注船员的履职能力。二是加强对机电设备的日常检查和定期维护保养方面的指导。对外部检查中发现的缺陷要注意分析、研究，深挖缺陷背后深层析原因，协助船舶纠正缺陷。三是加强对岸基管理人员、船员的培训和考核，确保相关人员熟悉公司安全管理体系文件和船舶管理相关法律、法规、规范要求，落实关键机电设备的操作、管理及维护保养工作。
二、船员要认真落实公司体系的要求，严格按照维护保养计划做好日常自查检测和维护保养工作，提高解决机电设备故障能力，当故障发生时能快速判断故障原因并消除故障，确保关键性设备随时可用。
三、海事部门结合船舶机电设备专项检查，充分运用船舶安全检查、体系审核等执法手段，加大对船舶关键机电设备的维护保养、船员实操、体系运行等的监督检查力度，督促航运公司及船员增强安全意识，防范船舶机电设备故障。有效减少船舶航行时因机电故障而导致的事故发生。
原标题：《预防船舶机电设备故障典型案例96 | 锅炉火焰熄灭故障警报失效案例分析》
