广交会展馆四期项目
"New Star"世界之最，琶洲展馆“新星”
广交会展馆四期项目
位于广州市海珠区
坐落于珠江之畔
总建筑面积约56万平方米
由展馆、会议中心和广交会指挥中心三部分组成
是广交会展馆建设史上
规模最大的扩建工程
为广交会展馆新增展位5000个
总建筑面积增加40%
会议中心5万平方米
作为商务部和广东省人民政府
合作共建的重点项目
是服务于国家发展战略
深入推进粤港澳大湾区发展的重要举措
▲首次亮相的广交会展馆四期项目广交会展馆四期项目西地块
包括展馆、会议中心及登录厅等功能区
主展馆设置独立的钢结构屋盖
采用带预应力的倒三角形立体管桁架体系
主桁架最大跨度达119.5米
南北两侧设计为“鱼头”“鱼尾”结构
由“鱼头”部位52根弧形主梁
与“鱼尾”北高南低的倒三角形桁架
共同组合成飘逸的曲面造型

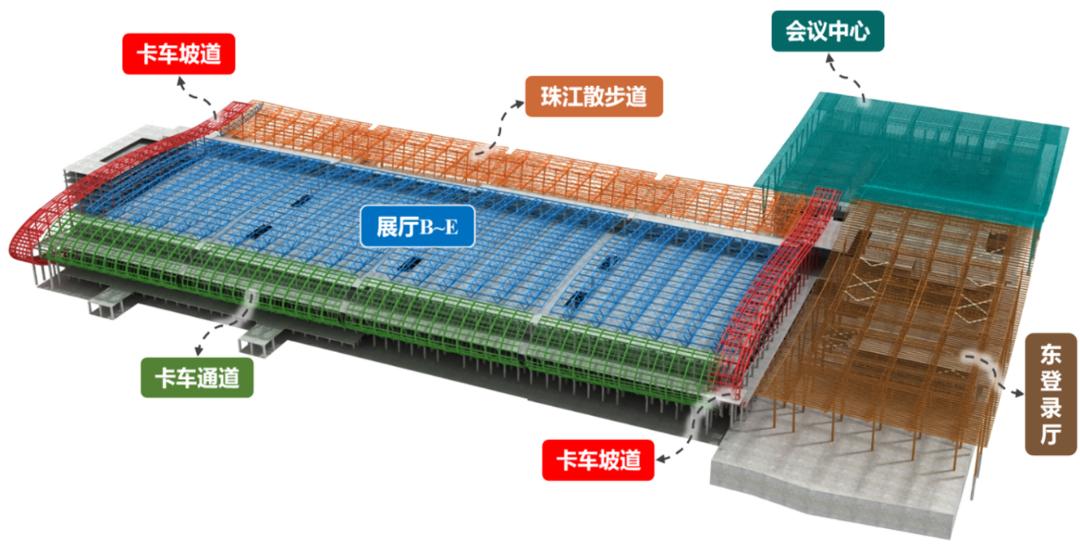

▲功能区钢结构分布图会议中心及登录厅钢结构
由钢框架和钢屋盖两部分组成
屋盖结构均呈曲面状飘逸起伏
与珠江周边的地形环境融为一体
演绎“鱼化为龙”的现代传奇
轻盈飘逸又恢弘大气
彰显广交会68载文明发展的独特魅力

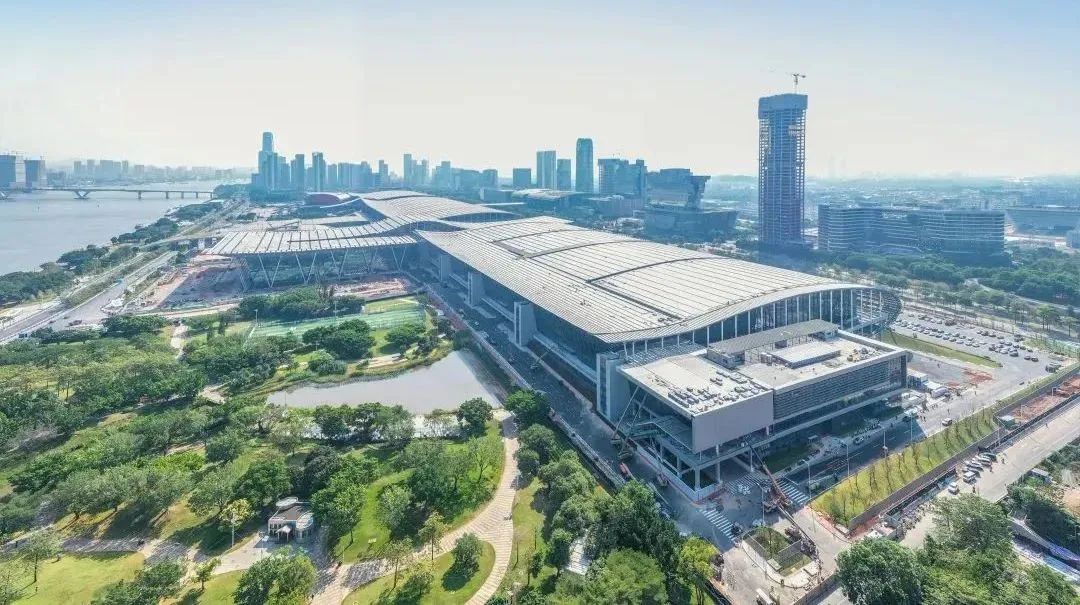

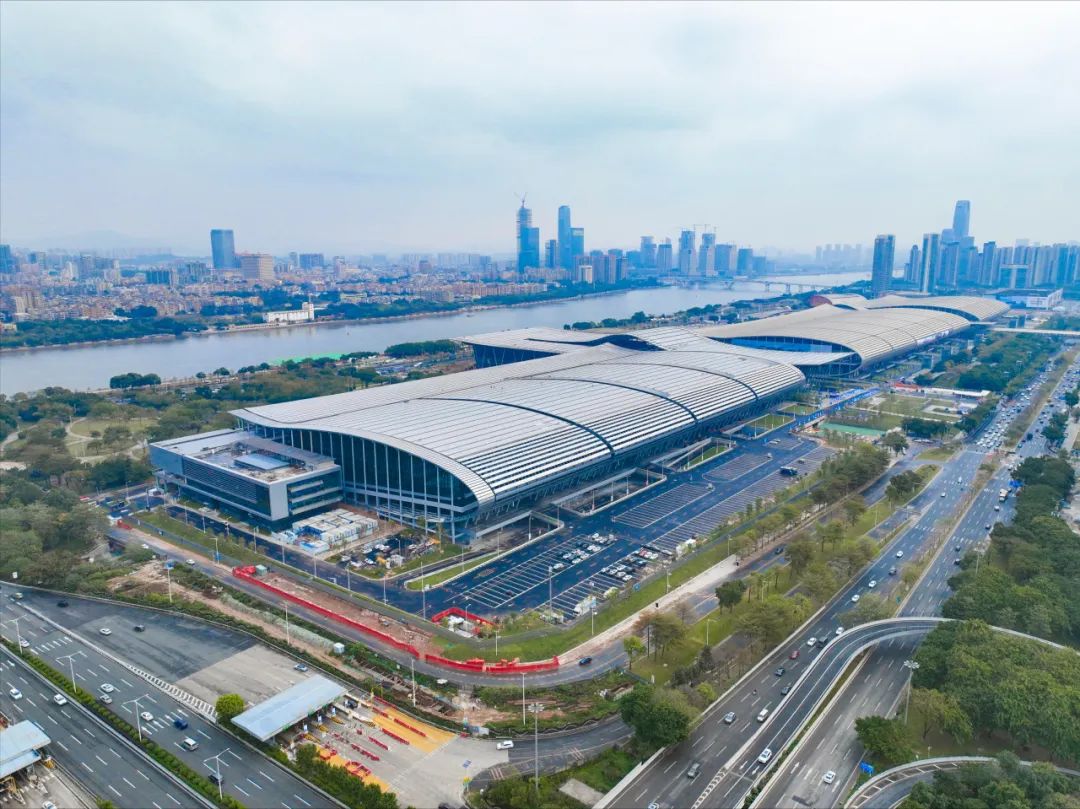

▲广交会展馆四期项目实景图Technology empowers
科技赋能，共筑灵动会展雄风
项目东登陆厅钢结构
屋面管桁架最大跨度72米
结构自重超8000吨
构件制作和散件运输易导致变形
要满足会议中心与登陆厅造型完全对称要求
将飘带散件进行无缝拼合
实现弧度、形状精准对接
现场地面拼装及高空安装时的
整体尺寸控制成为了拼装的重点
科技引领，技术先行为保证施工阶段的精度控制
团队结合工程实际要求进行设计深化
建立三维模型
对框架节点结构按1:1绘图放样
精确表达构件的制作尺寸和空间定位
使施工误差控制在5毫米以内

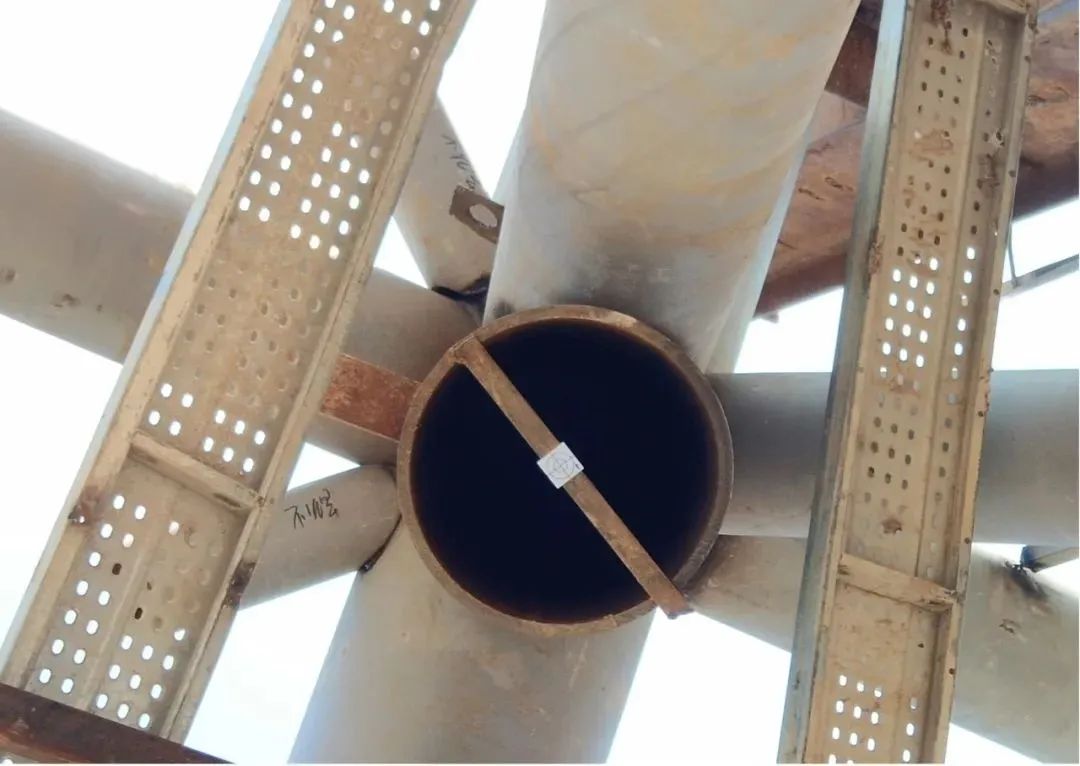

▲管桁架对接口

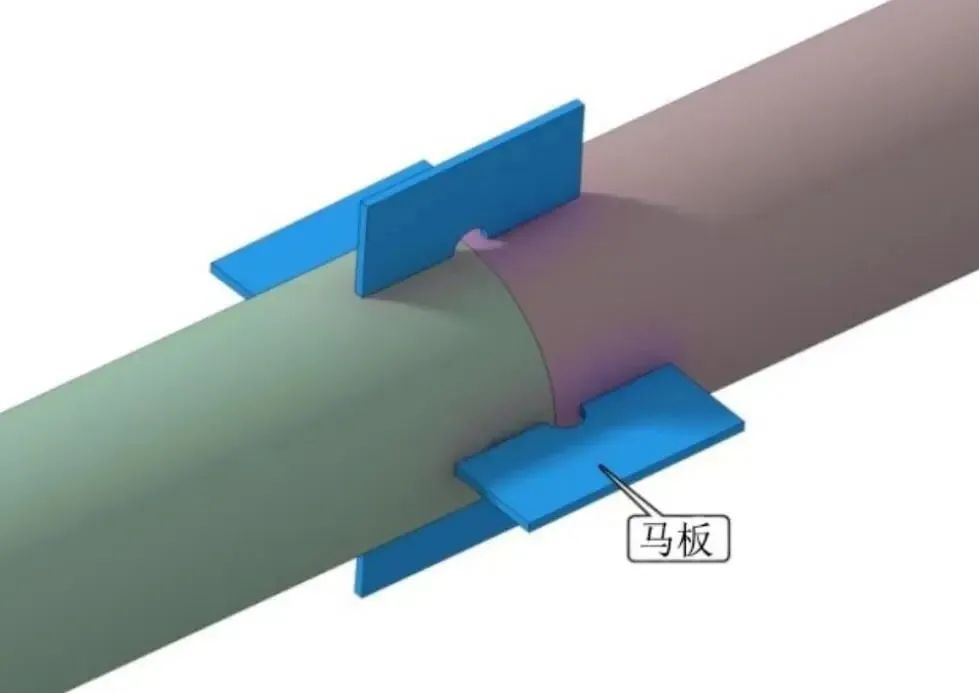

▲管口对接处焊接临时马板为确保散件拼装过程中各点间相对精度
团队采取分段折线起拱的拼装方式
并设置稳固的支撑胎架
作为构件的定位基准
保证构件的整体尺寸及精细度
达到无束力支撑的承重效果
确保登录厅飘带造型的飘逸性及流畅性
Boutique engineering焊接花火，匠心呈现精品工程
会议中心区域单根承重30余吨
厚达36毫米的V型钢结构斜柱
拼装对接焊缝全熔透质量要求为一级
钢柱板厚度与杆件间角度
极大影响焊接质量
为此，项目团队优化节点设计
编排杆件拼装顺序
减少隐蔽焊缝数量
在保证焊接质量前提下
提高作业效率与拼装质量

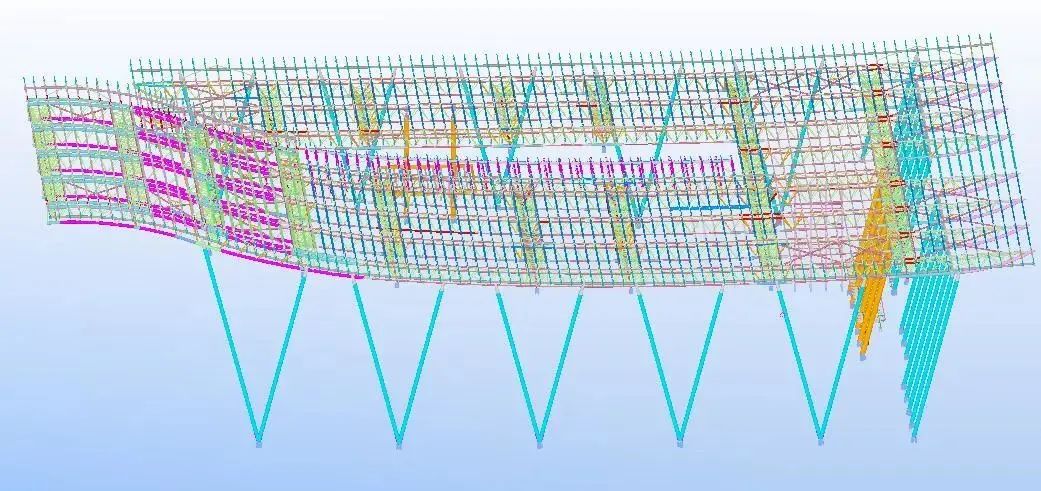

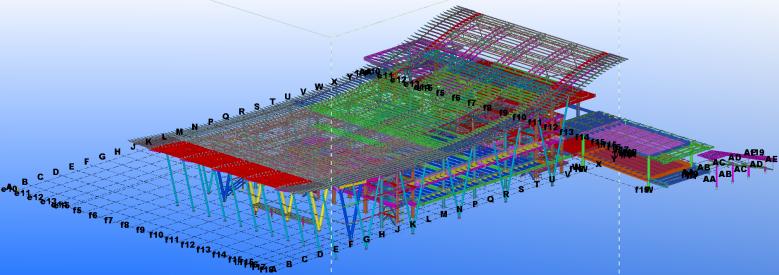

▲会议中心区域钢结构tekla模型图为控制现场拼装与焊接造成的精度误差
项目部采取消除应力的措施
减少焊接形变
保证焊后结构整体尺寸
并对焊接缝和熔透缝
进行100%超声波探伤
以全周期的质量管理
确保各项节点完美施工

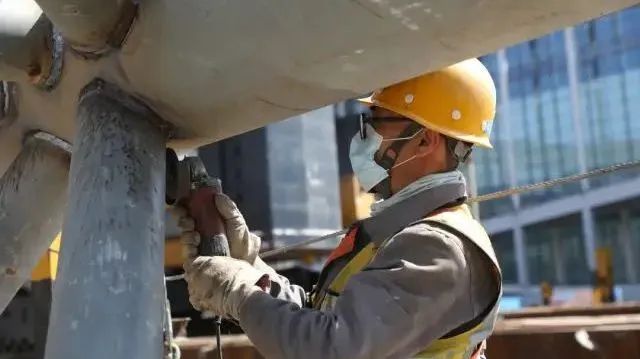

▲焊接拼装作业项目团队采用“传承+创新”的建设思路
在形式和风貌上与一和二期展馆保持一致
同时优化了空间体验感受
采用双首层的概念
定性为多层展览建筑
四期展馆一层空间高达16米
为超高展示空间
设计承重为每平方米5吨
二层空间均为无柱结构
采用全通透空间
满足大型机械展使用要求

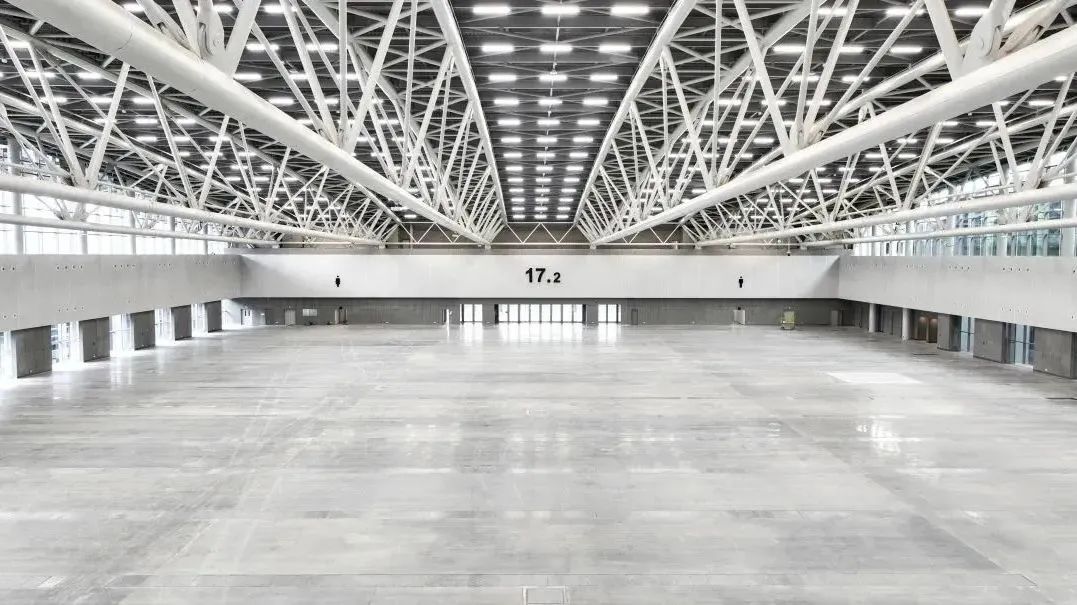

▲广交会展馆四期项目内部实景图Independent innovation
自主创新，万吨钢结构巧滑移
展馆“飘”逸的曲面屋面造型
采用北低南高的流线设计
使其呈现宛转起伏、凌空飞跃的效果
但此设计也导致钢结构受力不均
给项目建设带来了挑战
为确保结构稳定性
项目采取“分级对称、同步张拉”建设方案
进行预应力钢绞线穿束与张拉
减小建设过程中的预应力损失
▲“分级对称、同步张拉”建设方案实施项目团队自主研发
国内首例“滚针式滑靴”
降低滑移过程中的摩擦力
采用“高空原位拼装、整体滑移”施工工艺
创造全国首例“适应性”超高超长距离
大跨度预应力倒三角管桁架滑移技术
克服与地铁28号线隧道、市政隧道共建
造成的作业面狭小问题
应用独立研发的
可旋转免拆卸式拼装胎架
搭设大体积自稳定格构式拼装平台
以“高空定位拼装、分段滑移”施工方法
95天高效完成
钢结构屋盖滑移施工
为后续工序穿插施工提供了作业面

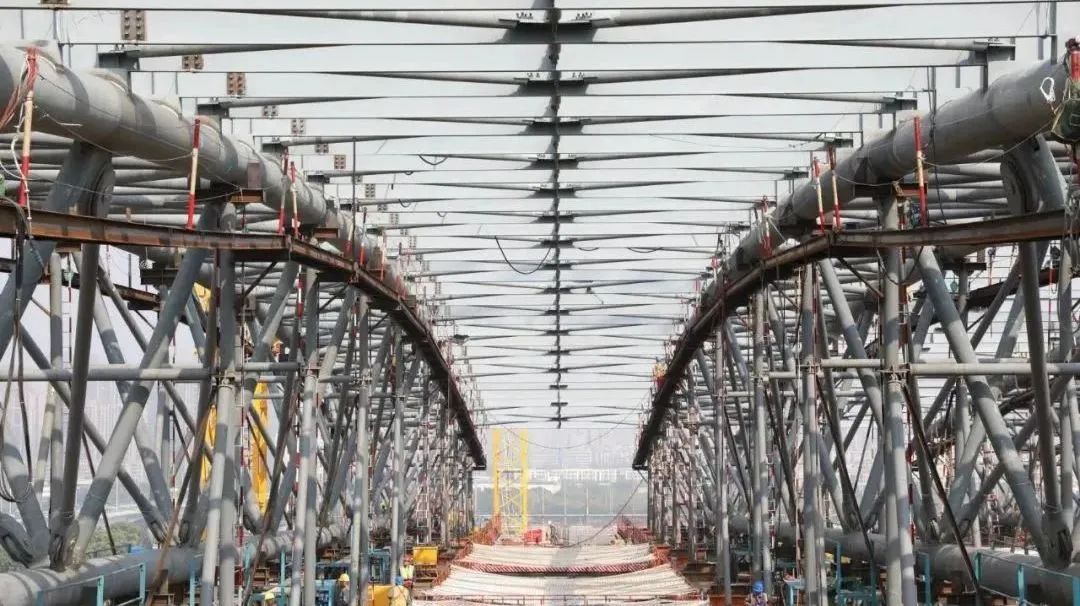

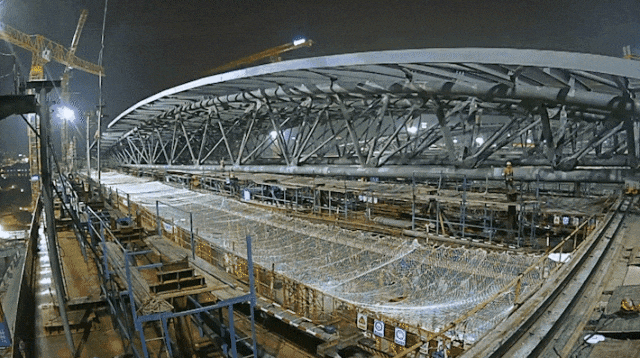

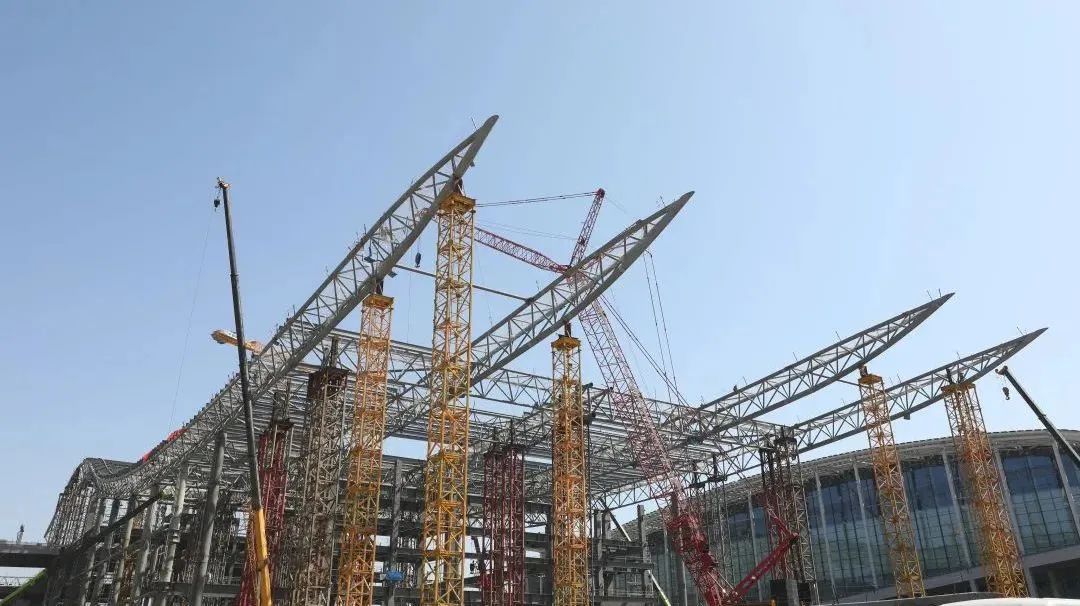

▲大跨度预应力倒三角管桁架滑移技术施工过程中
采用“定位拼装、分段滑移”工艺
将4个主展厅的24榀桁架
划分为8个滑移单元
依次在高空平台进行独立拼装
并采用“液压同步滑移施工技术”
以液压爬行器为驱动设备
将跨度119.5米的屋盖钢结构
以每小时12-15米的速度向前推进
实现钢桁架同步滑移、精准落位
创国内最高最远距离
大跨度预应力倒三角管桁架结构滑移纪录

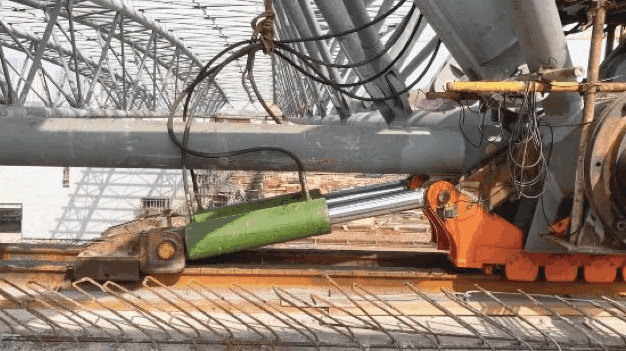

▲液压爬行器顶推作业Wisdom empowers
智慧赋能，创新驱动提质效
科创匠心，智慧引领
针对工程体量大、工期紧
安装精度高的屋盖钢结构施工
项目依托数字化、信息化、可视化的
智慧工地平台
深化BIM技术落地应用
利用内嵌的BIM施工模型
进行数字化预拼装
替代实地预拼装方案
对钢结构的焊接、拼装进行优化

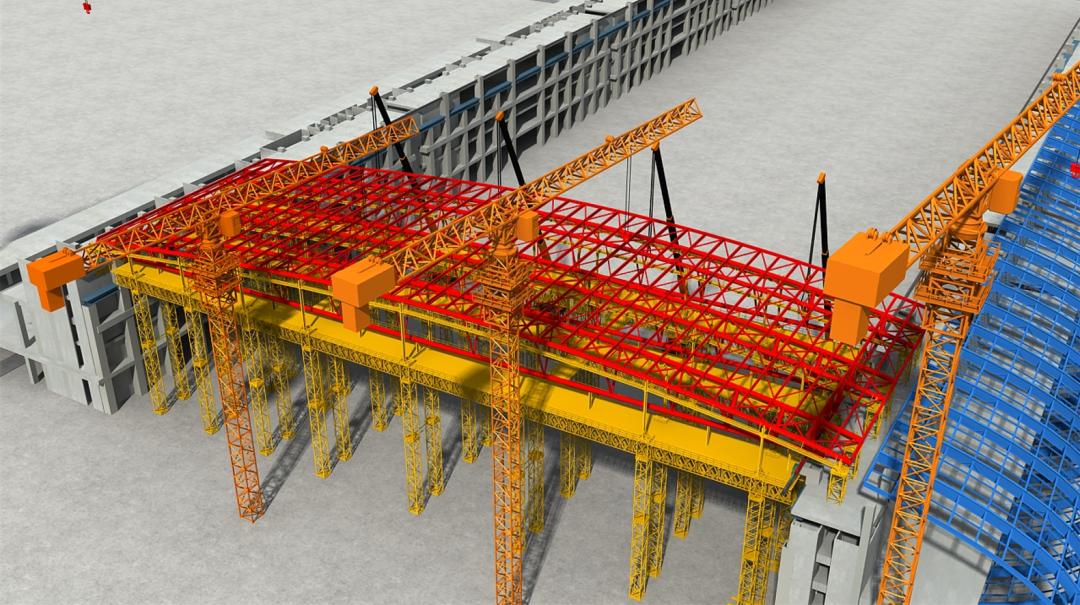

▲高空拼装平台工程模型利用三维激光扫描技术
对大体积屋盖桁架杆件的安装进行扫描
获得点云数据
校对结构偏差
实现复杂桁架安装精度快速复核
整体施工效率提升近9%
▲钢绞线张拉动画演示项目创新应用全景成像测距技术
通过摄像机每日对施工面节点
进行自动扫描截图和上传存储
形成智能全景拼图
并采用大跨度预应力倒三角管桁架
变形监测技术
结合应力应变传感器、全站仪
实现复杂桁架滑移施工过程中
应力、变力及挠度的
全时、全过程监测
确保施工过程安全可靠
▲应力、变力及挠度监测Feast on the sheng flute
历久弥新，客如云来，盛宴笙箫
广东、广州历来有重商友商的传统风气
“高楼百尺迩岩城，披拂雄风襟袂清
……
楼前箫鼓声相和，戢戢归樯排几柁”
南宋洪适所描写的海山楼
宋代“羊城八景”之一的“海山晓霁”来源地
就是有名的市舶宴举办地
所谓市舶宴
也就是来广州商贸的外国船舶出发前
广州市舶司都要为其设宴饯行
如今虽然市舶宴的鼓乐笙箫已远去
珠江边却有一场
更加繁华互利共赢的
商业盛宴全球盛会
这就是广交会
业已经历4届盛会的展馆四期
正热情招待八方来客四海宾朋
满怀信心地助力中国制造惠及全球
行稳致远
