上回已经聊了限量包装（链接：）
今天，就从朋友们最常问起的国际危规标记、标志、标牌开始。
准备好饮料了吗，接下来分享的“干货”有点多哦，“威化笔记”大放送，Ready？Go！
本篇笔记中所称的标志、标记、标牌都来自《国际海运危险货物规则》（INTERNATIONAL MARITIME DANGEROUS GOODS CODE）（39-2018）版，以下简称为《危规》。为了帮助大家正确认识和使用标志、标记和标牌，笔记里详细整理了《危规》中危险货物标志、标记图例，同时对设计、张贴要点进行了简明说明，供学习参考。
01
标志、标记、标牌
标志（label）
根据包装危险货物的性质和其所表现出的危险性的不同表现形式（注意：不是根据危险货物危险性的大小进行分类），将海运包装危险货物分为9个大类共20个小类。《危规》针对各个类别甚至是小类给出了危险货物专用标志，以帮助相关从业者最直观地区分、判断和识别危险货物。标志主要由形象的符号、危险类别数字、配装类以及内外边缘线等组成，部分标志还可辅以文字描述，如第7类放射性物质。
标记（marking）
《危规》也给出了海洋污染物、限量运输危险货物、可免除量危险货物、堆码、方向、加温、熏蒸警告等标记。
标牌（placards）
一般规定，标牌就是尺寸放大了的标志，即张贴在货物运输组件或散装容器上的标志。
02
标志的基础知识
标志须是与水平线呈45°角（菱形）放置的正方形。最小尺寸须是100mmx100 mm，形成菱形的内边缘线宽最小须是2 mm（《IMDG CODE》39-18版已删除此要求）。内边缘线须与边缘线平行且相距5 mm。标志上半部的内边缘线须与符号颜色一致，标志下半部分的内边缘线须与底角显示的类别或分类编号颜色一致。如无尺寸要求，所有要素须呈下图所示的适当比例。
标志须符合该节中的各类规定，并保证在颜色、符号、数字和基本格式上与危规5.2.2.2.2所示样品标志相一致。必要时，标志可按照5.2.2.2.1.1的规定标出虚外缘线，在能形成鲜明颜色对比的底色上不要求标出。
注意
1
如果包件尺寸受限，只要标志上的符号和其他要素仍清晰可辨，标志尺寸可以缩小。其内边缘线到标志边缘须仍是5mm。
2
标志须粘贴在与其颜色对比鲜明的背景处，或须画有虚或实外缘线。
3
除第7类物质的标志外，任何在符号下插入的文字（不是类别或分类号）内容须仅限于危险性质和在搬运中注意的事项。
4
所有标志上的符号、文字和号码须用黑色表示，除以下情况外：
（1）第8类的标志、文字（如果有）和类别号须用白色。
（2）标志底色全部为绿色、红色或蓝色时，符号、文字和号码可用白色。
（3）第5.2类的标志，符号为白色；和
（4）第2.1类标志粘贴钢瓶和液化石油气气瓶上，如果背景颜色反差足够大，符号、文字和号码可采用容器的背景色。
5
容量超过450升的中型散装容器和大宗包装须在相对的两侧贴标志。
03
标志的图例及介绍
第1类 爆炸品
类别及小类
标志图例
备注

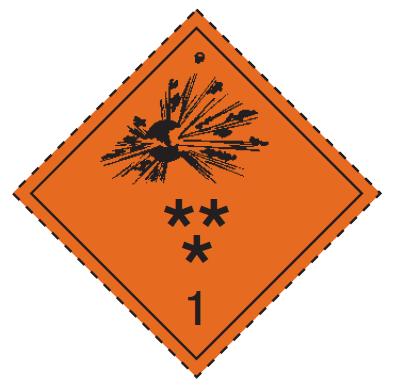

1.1、1.2、1.3小类
底色：橙色
底角数字1：黑色
**--属于小类的位置，如“1.1”或“1.2”或“1.3”；如果爆炸性属于副危险性则留空。
*--属于配装类的位置，如果爆炸性属于副危险性则留空。

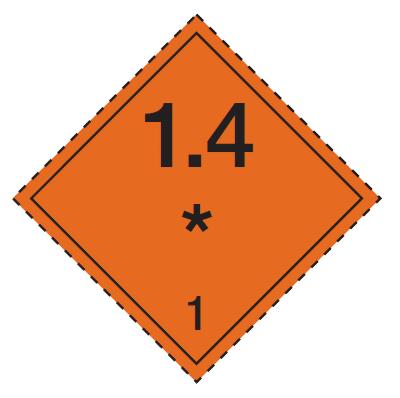

1.4小类
底色：橙色
底角数字1：黑色
*--属于配装类的位置

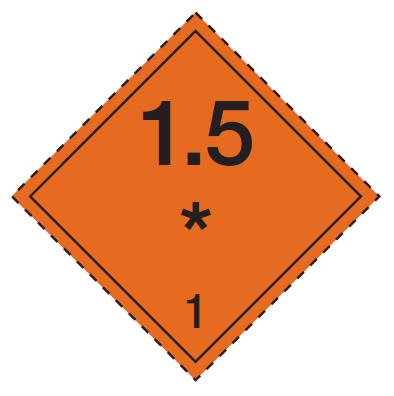

1.5小类
底色：橙色
底角数字1：黑色
*--属于配装类的位置

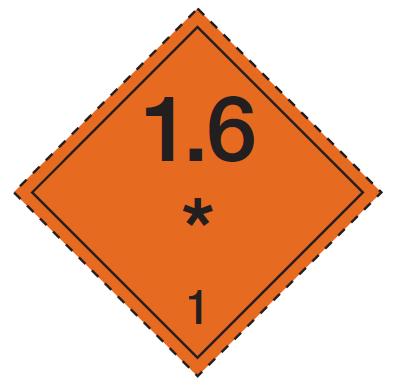

1.6小类
底色：橙色
底角数字1：黑色
*--属于配装类的位置
第2类 气体
类别及小类
标志图例
备注

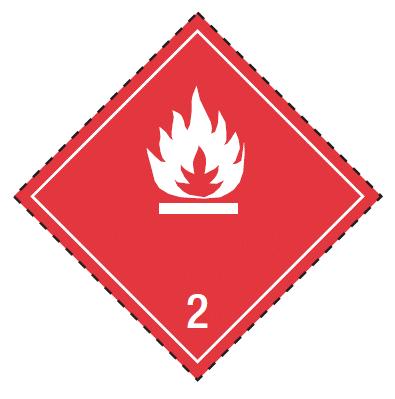

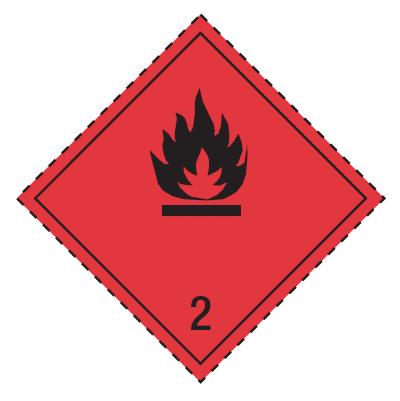

2.1（易燃气体）

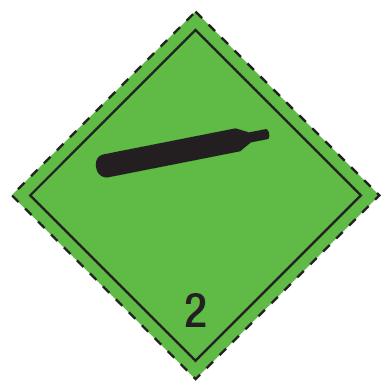

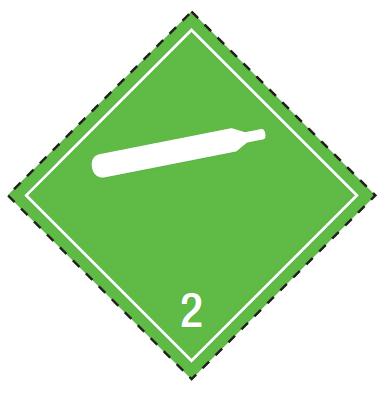

2.2（非易燃、无毒气体）

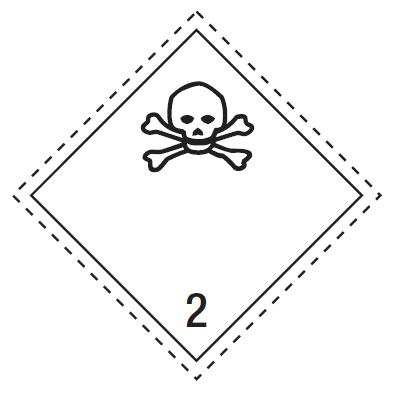

2.3（有毒气体）
注意：骷髅头的形状，须与本图例一致
第3类 易燃液体
类别及小类
标志图例
备注

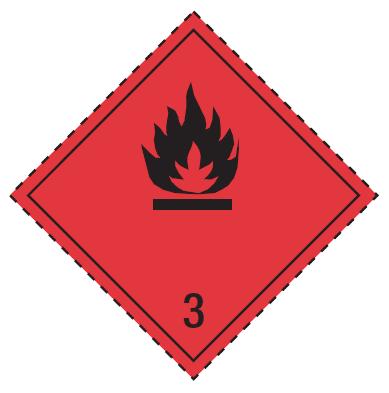

3（易燃液体）
第4类 易燃固体；易自燃物质；遇水放出易燃气体的物质
类别及小类
标志图例
备注

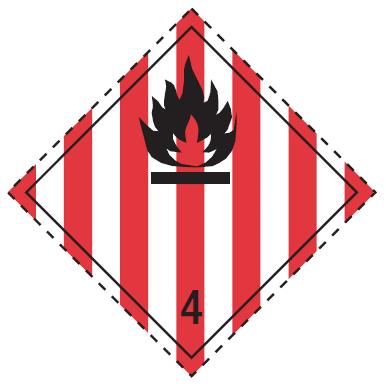

4.1（易燃固体、自反应物质、固体退敏爆炸品和聚合性物质）

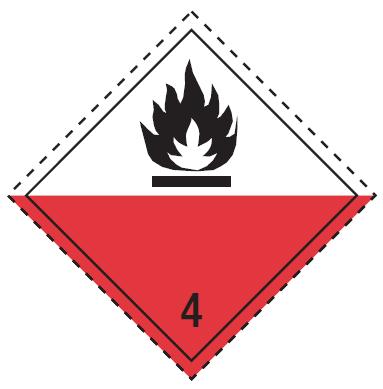

4.2（易自燃物质）

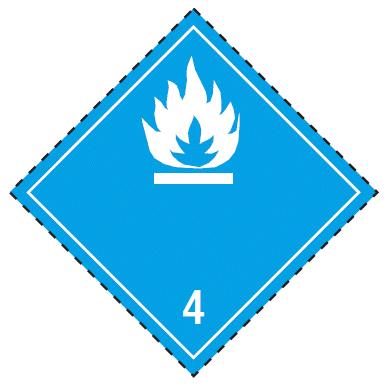

4.3（遇水放出易燃气体的物质）
第5类 氧化性物质和有机过氧化物
类别及小类
标志图例
备注

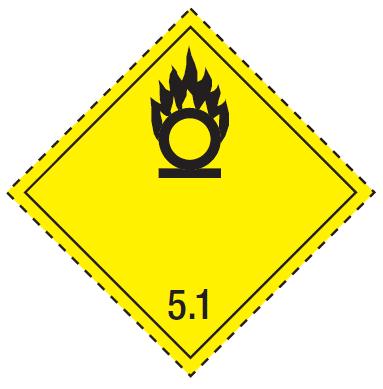

5.1(氧化性物质)

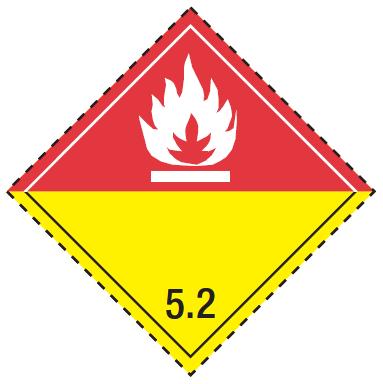

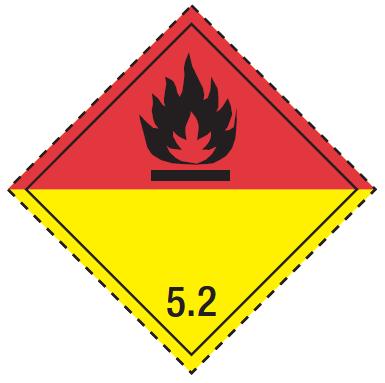

5.2（有机过氧化物）
第6类 有毒和感染性物质
类别及小类
标志图例
备注
6.1（有毒物质）

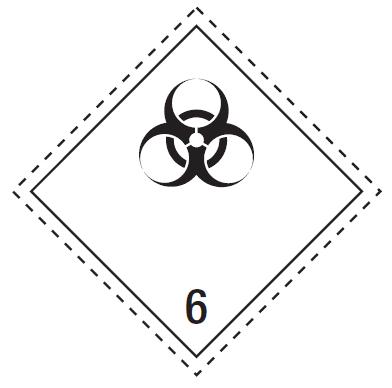

6.2（感染性物质）
第7类 放射性材料
类别及小类
标志图例
备注

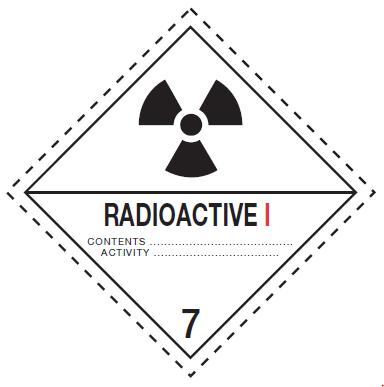

7A（I级）
RADIOACTIVE（放射性）
Contents（内装物）……
Activity（活度）……（全大写）
紧跟“RADIOACTIVE”字样后须标上一条垂直的红色短杠“I”
7B（II级）
RADIOACTIVE（放射性）
Contents（内装物）……
Activity（活度）……（全大写）
在黑框内标出：Transport index（运输指数）……
紧跟“RADIOACTIVE”字样后须标上两条垂直的红色短杠“II”

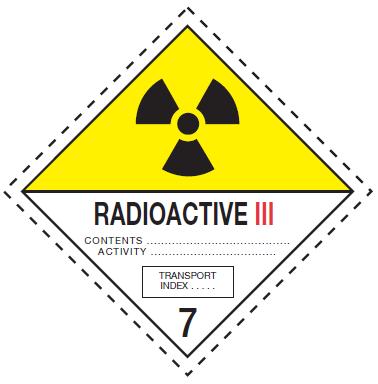

7C（III级）
RADIOACTIVE（放射性）
Contents（内装物）……
Activity（活度）……（全大写）
在黑框内标出：Transport index（运输指数）……
紧跟“RADIOACTIVE”字样后须标上三条垂直的红色短杠“III”

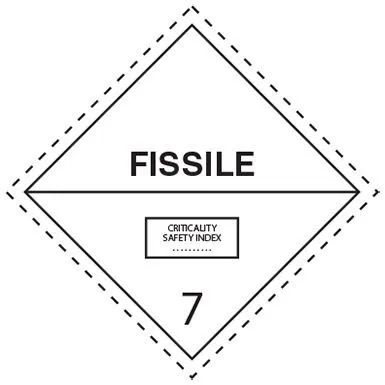

7E（裂变性物质）
在标志的下半部用一个黑框内标出：Criticality Safety index（临界安全指数）……
第8类 腐蚀性物质
类别及小类
标志图例
备注
8（腐蚀性物质）
上半部分背景为白色，下半部分背景为黑色。
底角类别号8必须为白色。
第9类 杂类危险物质和物品，包括环境有害物质
类别及小类
标志图例
备注
9（杂类危险物质和物品，包括环境有害物质）
底色为白色
类别号9带黑色下划线
注意：上半部分和下半部分之间没有横线隔开
9A（锂电池或锂电池组）
底色为白色
类别号9带黑色下划线
下半部为电池组，一个损坏的电池并发出火焰：黑色
注意：上半部分和下半部分之间没有横线隔开。
本标志仅作为标志，不得作为标牌
再强调一遍：以上所示皆为不同类别危险货物标志的设计要求（5.2.2.2.2）。
04
标记图例及介绍
限量危险货物标记图例
标记名称
标记图例
备注
限量内运输危险货物标记
顶部和底部三角均为黑色，且三角形底边交于菱形外边的中点；中间区域为白色或与背景形成鲜明反差的适当颜色
最小尺寸为100mm×100mm，如果包件尺寸受限，可减小至50mm×50mm，同时四方形边线可以减小至1mm
锂电池或锂电池组标记图例
标记名称
标记图例
备注

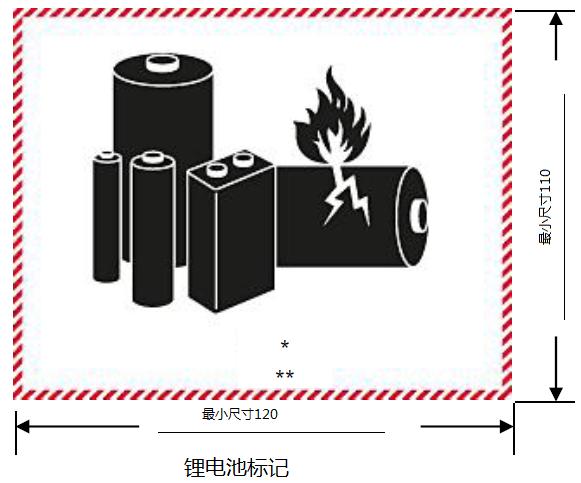

锂电池或锂电池组标记
如果包件尺寸有特殊要求，尺寸/线厚可以减小到不小于105mm（宽）×74mm（高）；当不是指定尺寸时，所有要素须以大概的比例显示。
* 联合国编号位置，冠以UN
** 电话号码等额外信息位置
海洋污染物标记图例
标记名称
标记图例
备注

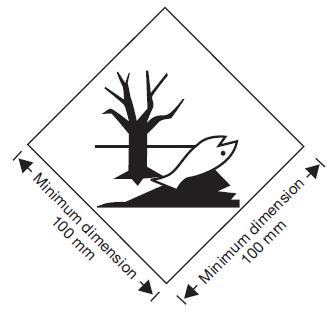

海洋污染物标记
由于包件尺寸的原因，标记尺寸和线宽可以降低。
熏蒸警告标记图例
标记名称
标记图例
备注

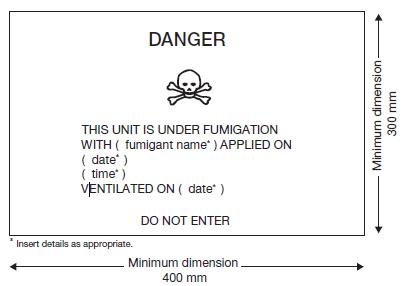

熏蒸警告标记
须填写熏蒸药剂的名称、投放日期和具体时间、通风日期、不要进入等字样。
指示箭头标记图例
标记名称
标记图例
备注

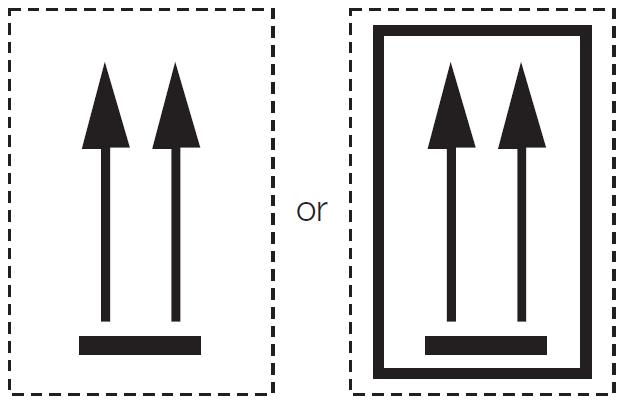

指示箭头标记
加温符号标记图例
标记名称
标记图例
备注

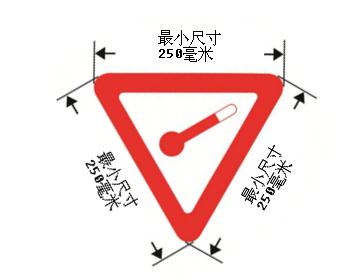

加温符号标记
可堆码的大宗包装标记图例
标记名称
标记图例
备注

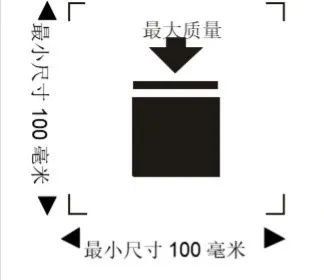

可堆码的大宗包装标记
不可堆码的大宗包装标记图例
标记名称
标记图例
备注
不可堆码的大宗包装标记
可免除量标记图例
标记名称
标记图例
备注
可免除量标记
*--此位置显示类别或已指定的小类
**--发货人或收货人的名称如果未在包件的其他处显示，须显示于此位置。
标记须为正方形，阴影线和符号须为相同的颜色，如黑色或红色，在白色或适当反差的背景上。
05
标牌的基础知识
1、一般规定：标牌（placards）就是尺寸放大了的标志。
2、标牌应贴在底色与其颜色对比鲜明的位置，或有虚或实线边框。

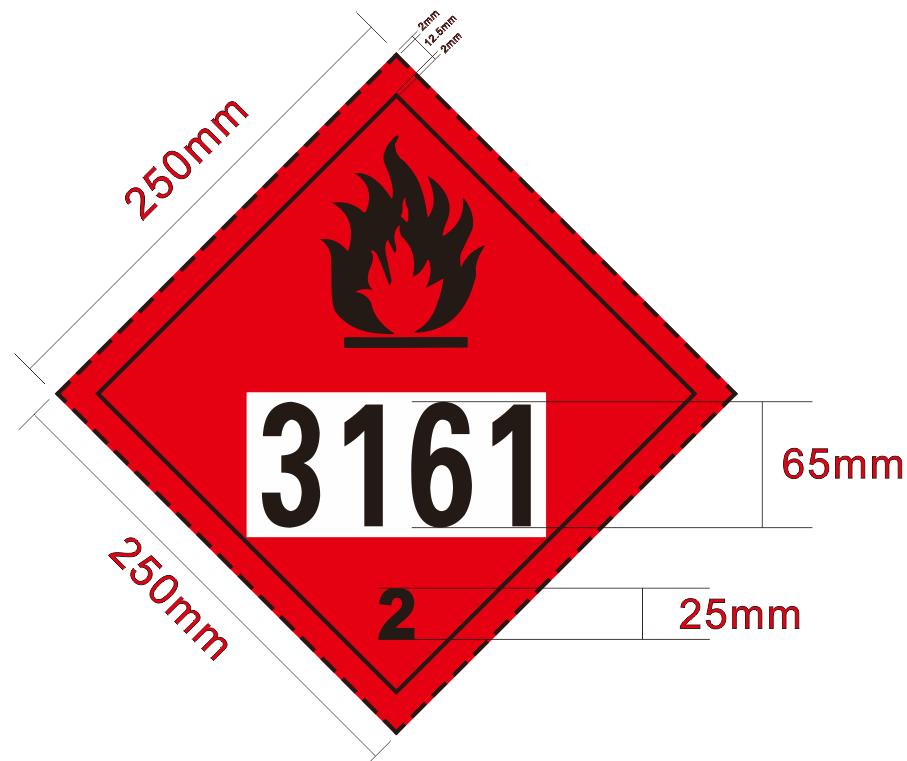

3、标志须是与水平线呈45°角（菱形）放置的正方形。最小尺寸须是250 mm x 250 mm（到标牌的边缘），内边缘线须与边缘线平行且相距12.5 mm。内边缘线须和符号与相应危险货物类别或分类标志颜色一致。标志下半部分的内边缘线须与底角显示的类别或分类编号颜色一致。类别或分类符号/编号所处位置和规格须满足5.2.2.2中列出的相应危险货物类别或分类要求。标牌须按5.2.2.2列明的方式显示标志相对应的危险货物的类别或小类编号（以及对于第1类，其配装类字母），数字高度不少于25 mm 。如无尺寸要求，所有要素须呈如图所示的适当比例。
包件的标记要求
除本规则另有规定外，
---每个包件都须标有正确运输名称和冠以字母“UN”的相应联合国编号；联合国编号和字母“UN”的高度须至少为12mm；
---容积30L及以下或最大净重30Kg及以下的包件和水容积60L及以下的气瓶，其高度至少为6mm；
---5L或5Kg以下的包件，须采用适当的尺寸；
---对于未包装的物品，须在物品、支架或搬运装置、储存或吊放装置上加标记。
例1：适用通用条目的正确运输名称的标记方法（中英文对照）
腐蚀性液体，酸性的，有机的，未另列明的（辛酰氯），UN3265
CORROSIVE LIQUID，ACIDIC，ORGANIC，N.O.S（CAPRYLYL CHLORIDE），UN3265
例2：适用单一条目的正确运输名称的标记方法（中英文对照）
乙醇，UN1170
ETHYL ALCOHOL，UN1170
07
货物运输组件的标记要求
1 ●●
内装物的正确运输名称须持久地标记下述运输组件的至少两侧：
（1）含危险货物的罐柜运输组件；
（2）含危险货物的散装容器；或
（3）装有单一物品包装危险货物且无标牌、联合国编号或海洋污染物标记要求的任何其他货物运输组件。
2 ●●
正确运输名称的显示字母不得小于65mm,颜色与背景颜色形成鲜明对比。容量不超过3000L的可移动罐柜可以降低到12mm。
3 ●●
除第一类货物外，联合国编号须按以下要求显示在托运货物上：
（1）在罐柜货物运输组件中运输的固体、液体或气体，包括多格罐柜货物运输组件的每个分格上；
（2）包装危险货物，总重超过4000kg，且只有一个UN编号，且其是运输组件中唯一的危险货物；
（3）在散装容器内的固体危险货物。
4 ●●

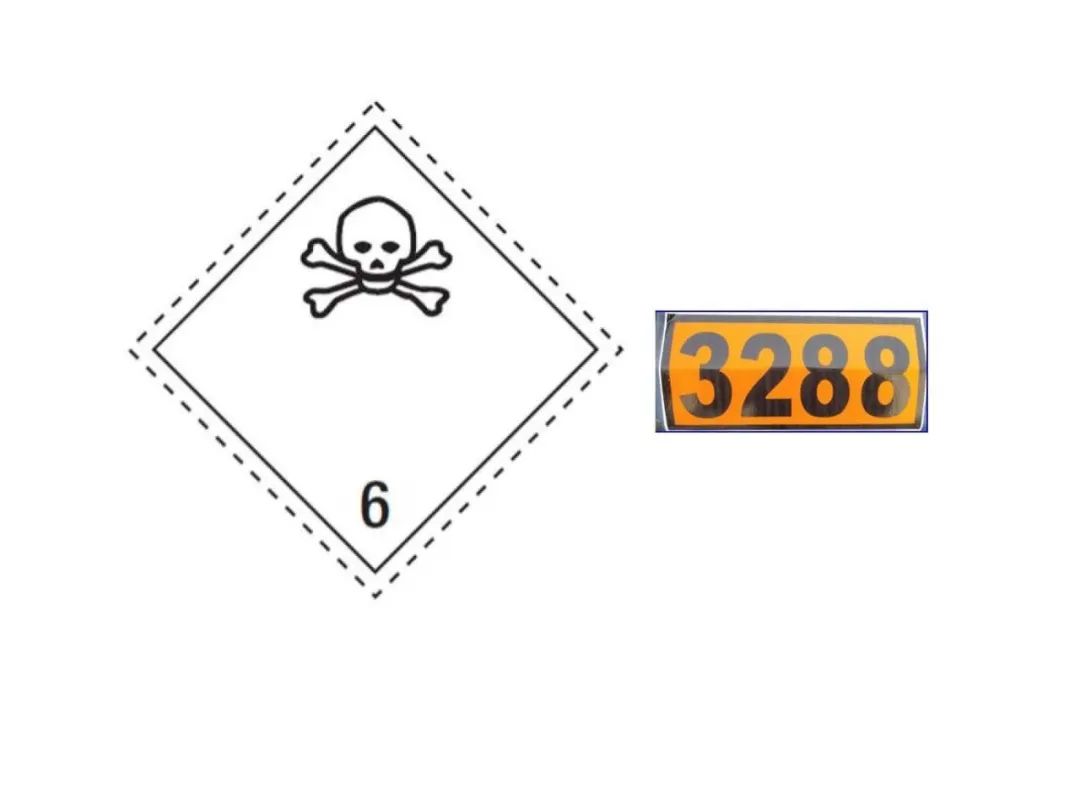

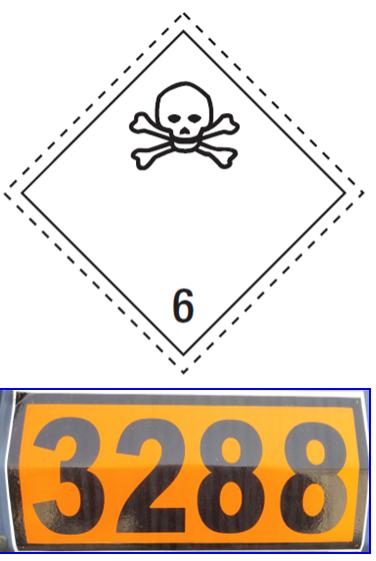

联合国编号须以黑色数字表示，数字高度不小于65mm，而且：
（1）在符号与类别号和配装类号之间的区域，与白色底色形成鲜明对比，并不影响标牌其他要素；或
（2）显示于高不小于120mm，宽不小于300mm，四周带有10mm黑框的背景颜色为橘黄色长方形板上，位置紧靠标牌或海洋污染物标记。对于容量不超过3000L的可移动罐柜，UN编号可适当缩小尺寸显示在罐体表面的橘黄色长方形板内，字符不小于25mm高。
08
货物运输组件的标牌显示要求
货物运输组件上标牌的显示位置要求●●

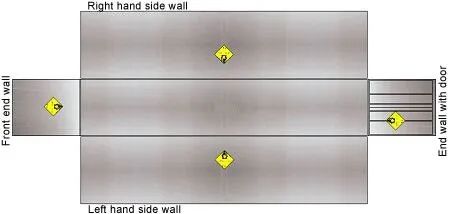

运输组件上标牌的作用是警示，如果标牌张贴在不显眼的位置，则标牌的作用就得不到体现，因此标牌应尽量张贴在运输组件（如集装箱）的两个侧面和两个端面尽量中间的位置（如下图）。
主副危险性标牌或标志的建议显示方法●●

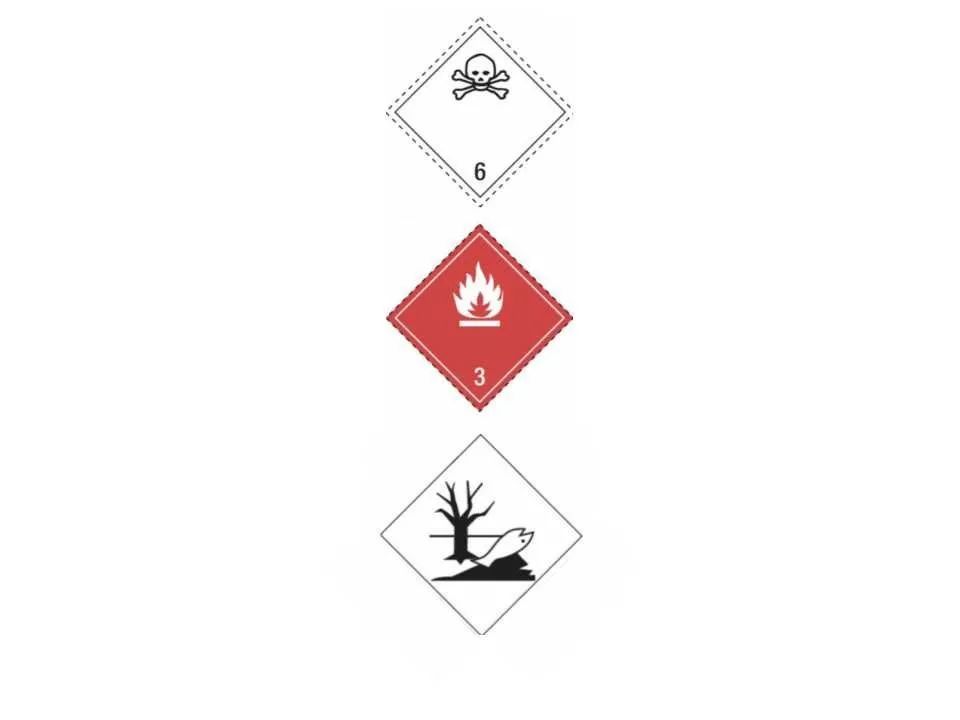

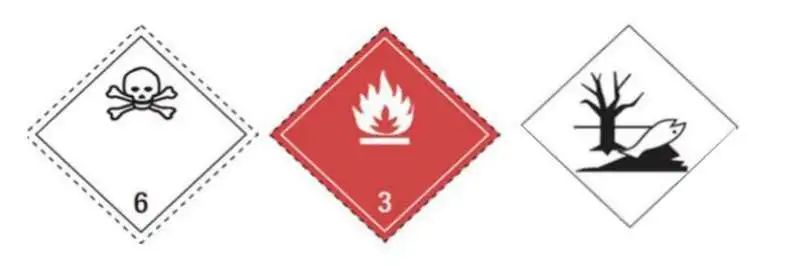

主副危险性标牌或标志及海污标记的建议显示方法●●
根据危规5.2.2.1.2的要求需要标明副危险标志时●●
则运输组件上还应粘贴副危险标牌。然而，当组件内危险货物多于一种类别时，如果其危险性已在主危险性标牌上显示出来，则不需再粘贴副危险标牌。

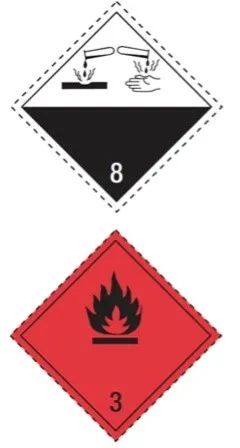

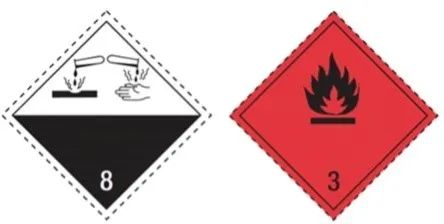

（例如：冰醋酸的主危险性为8类，副危险性为3类，如组件内另有其他3类危险货物，因为3类副危险性已在3类主危险标牌上显示，则不需张贴两个3类标牌，只需按下图图例进行显示即可）
或
本期笔记：
归纳了《危规》规定的各类危险货物标记、标志和标牌的相关设计标准和张贴要求，希望能为广大危险货物生产企业、运输企业、代理企业及港口作业部门提供技术上的支持，共同做好海运包装危险货物的安全运输工作。
