锂金属电池在伽马射线辐射下的服役行为揭秘

以下文章来源于TheInnovation创新，作者Yuliang Gao

TheInnovation创新.

A journal to see the unseen & change the unchanged.

导读

锂金属电池作为空间装备的潜在能源，对未来空间探索至关重要。然而，锂金属电池在太空环境伽马射线辐射下的服役行为尚不明晰。因此，本文系统研究了伽马辐射对锂金属电池关键材料及器件的影响机制，揭示了锂金属电池在伽马射线环境中的储能行为，为其在辐射环境中的应用提供了理论指导。

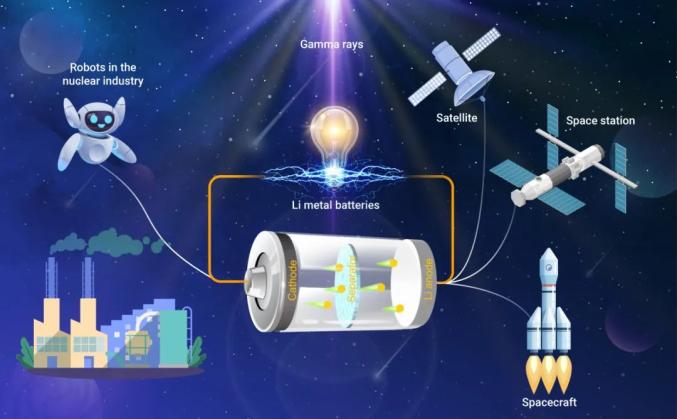

图1 图文摘要

1. 辐射下锂金属电池性能下降

为了研究辐射对锂金属电池性能的影响，分别以NCM811、LiFePO4（LFP）、LiCoO2（LCO）为正极组装全电池，并将其置于伽马射线辐射环境下进行性能测试。锂金属电池循环性能的明显下降表明辐射对电池性能具有不利影响。电池各关键材料在辐射下的电化学性能表明了电池性能下降主要来源于电解液变质，其次是正极活性材料结构劣化，最后是粘结剂结构性质改变（图2），而导电剂、锂金属和隔膜则表现出良好的抗辐射能力。同时，辐射后电池容量保持率表明NCM811||Li电池具有最佳辐射耐受性。

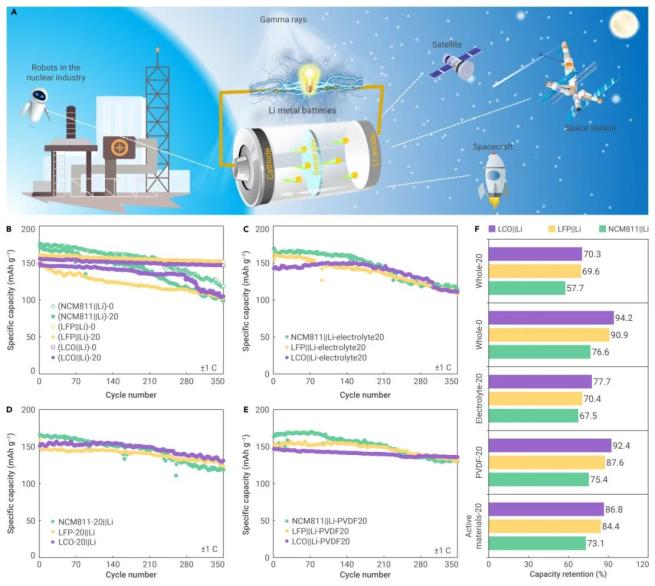

图2 伽马射线辐射下锂金属电池性能下降

2. 辐射诱导电解液分解

可视化实验和光谱分析表明辐射后溶剂分子电离或激发产生的自由基诱导LiPF6分解并产生含磷氧化物，这也是辐射诱导电解质变色的主要原因（图3）。相比之下，由于BF4−阴离子不会与溶剂化和预溶剂化电子发生反应，因此辐射后LiBF4基电解液没有发生化学和结构变化，说明其具有较强抗辐射能力。

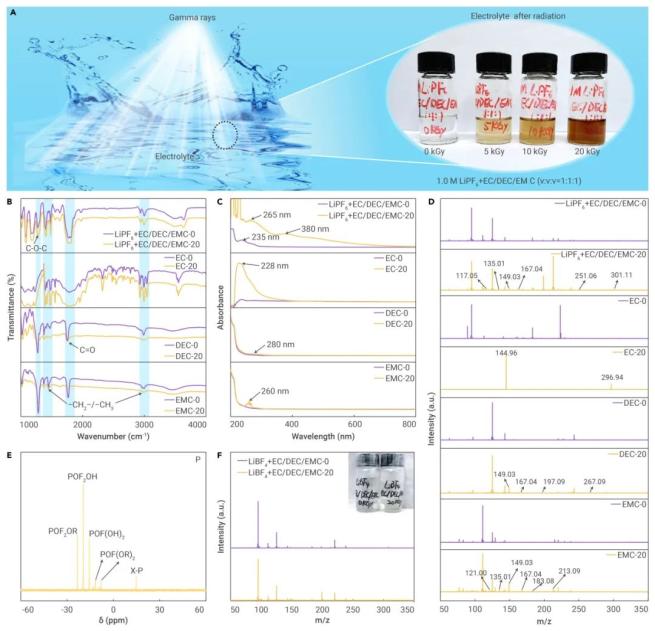

图3 辐射诱导电解液分解

3. 辐射下正极材料结构劣化

正极活性材料NCM811、LFP、LCO晶格位上的Li+可能会吸收伽马辐射的能量，加速其摆动振动，导致结构无序性加剧。同时，Li+/Ni2+、Li+/Fe2+、Li+/Co2+混排增强了电池极化，是NCM811、LFP和LCO在辐射下可逆容量和循环寿命变差的原因（图4）。此外，三种正极材料的辐射耐受性依次为NCM811、LFP、LCO，这归因于阳离子反位形成能。金属氧化物在辐射过程中最容易产生的缺陷是阳离子反位缺陷，且阳离子反位形成能越低，辐射耐受能力越强。随着阳离子半径比减小，阳离子反位形成能降低，辐射耐受性提高。

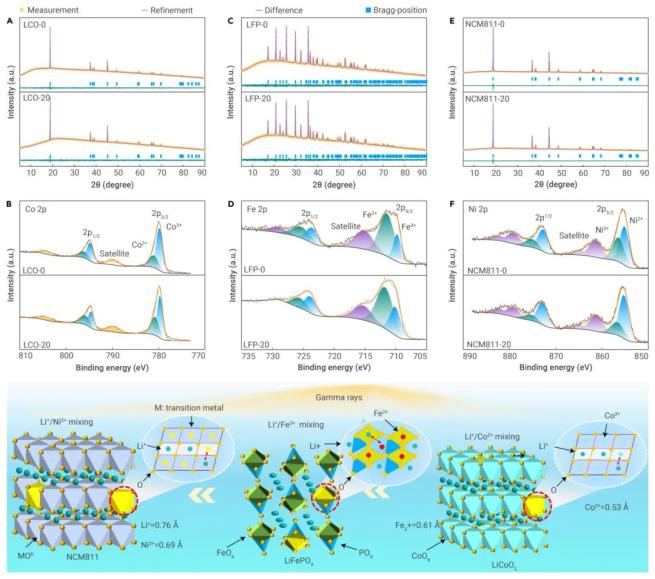

图4 辐射下正极材料结构劣化

4. 辐射下粘结剂断链交联

伽马辐射下，结合剂分子断链和交联反应同时发生，前者以分子中端基较多、结晶度低为主，后者以分子链柔性高、结晶度高为主。粘结剂分子断链交联，导致其键合能力下降。四种粘结剂耐辐射性能依次为PVDF、PAN、PEO、CMC（图5）。

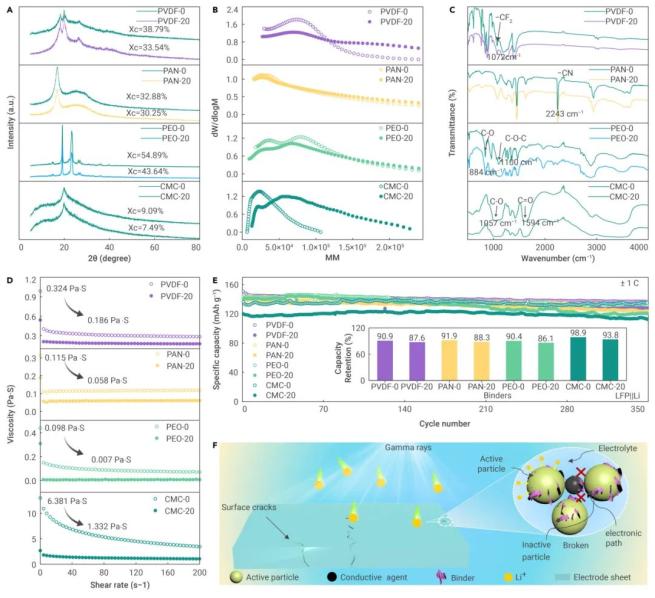

图5 辐射下粘结剂结构分析

5. 辐射下锂金属电池界面化学

本文进一步探索了辐射下锂金属电池的界面化学。辐射后，锂金属表面有机成分和Li2CO3含量增加，表明电池电解液与锂金属之间副反应加剧。由于固体电解质界面（SEI）劣化，导致枝晶过度生长和基底损伤，显然，伽马辐射也间接加速了锂负极失效。此外，由于活性物质、电解质以及粘结剂劣化，正极界面副反应加剧。粘结剂粘结能力下降导致电极出现裂纹，进一步加剧电解质-正极的副反应。总之，伽马辐射对锂金属电池中各关键材料的损伤协同劣化了电极界面（图6）。

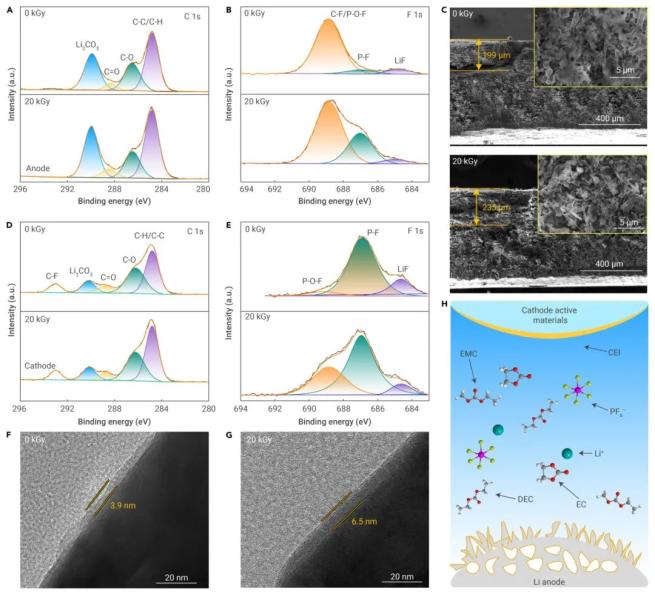

图6 伽马辐射下锂金属电池界面劣化

总而言之，伽马辐射下锂金属电池性能降低与正极材料离子混排、粘结剂分子断链交联、电解质分解和电极界面劣化相关（图7）。

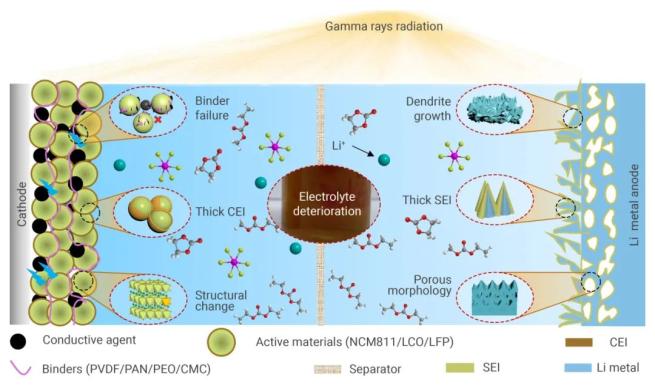

图7 辐射下锂金属电池失效机理示意图

总结与展望

本研究创新地揭示了伽马射线辐射下锂金属电池性能下降的内在机制。电解液分解、正极活性材料结构破坏、粘结剂键合能力下降和界面劣化是锂金属电池电化学性能下降的主要原因。选择辐射耐受性较好的材料，可以大大缓解辐射环境下电池性能的恶化。此外，在电池、电极或材料表面构建抗辐射涂层（例如，金属氧化物、纳米结构复合涂层）将是提高电池辐射耐受性的有效解决途径。

责任编辑

张蒙中山大学

刘敬崇北京科技大学

扫二维码｜查看原文

原文链接：https://www.cell.com/the-innovation/fulltext/S2666-6758(23)00096-6

本文内容来自Cell Press合作期刊The Innovation第四卷第四期以Article发表的“Radiation effects on lithium metal batteries” (投稿: 2023-03-31；接收: 2023-06-21；在线刊出: 2023-06-23)。

DOI: https://doi.org/10.1016/j.xinn.2023.100468

引用格式：Gao Y., Qiao F., Hou W., et al. (2023). Radiation effects on lithium metal batteries. The Innovation. 4(4),100468.

作者简介

高余良，现任内蒙古大学特聘研究员，博士生导师，主要从事先进储能电池材料与器件研究，目前在Nature Communications，Advanced Materials，Advanced Energy Materials等期刊上发表了多篇学术论文。

李楠，现为香港理工大学博士后，研究方向为能源材料及先进化学电源，研究成果先后发表在Advanced Materials，AngewandteChemie International Edition，InfoMat，Nano Letters等学术期刊。

谢科予，西北工业大学材料学院，教授/博导，清洁能源研究院（筹）负责人，国家级青年人才，英国皇家化学学会会士；现任陕西省锂电池正极材料校企联合研究中心副主任、陕西省石墨烯联合实验室副主任；长期从事高性能化学电源及其关键材料，研究成果先后发表在Nature Communications，Advanced Materials，AngewandteChemie International Edition等学术期刊。

END

更多精彩文章请点击下面“蓝字”标题查看：

2023年全国高等学校物理基础课程教育学术研讨会第二轮会议通知 2023年全国高等学校物理基础课程青年教师讲课比赛第一轮通知大会报告｜听吴岳良院士讲量子力学与广义相对论的统一——广义狄拉克和爱因斯坦及麦克斯韦方程大会报告｜听金晓峰教授讲庞加莱的狭义相对论王青教授：理解王中林院士“拓展的麦克斯韦方程组”“碰瓷”麦克斯韦：伽利略协变和洛伦兹协变电磁场论趣谈热点：运动介质洛伦兹协变电磁理论 2021年《物理与工程》优秀论文、优秀审稿专家、优秀青年学者名单王青教授：源自苏格拉底的问题驱动式教育——在互动中共同学习和成长读后感：教育中的现实和远方王青教授：昨晚（6月9日），清华电动力学期末考试朱邦芬院士：“减负”误区及我国科学教育面临的挑战《物理与工程》2022年第5期目录乐永康：新冠肺炎疫情防控下美国物理实验教学及中美情况对比顾牡：对于重新制定的《非物理类理工学科大学物理课程教学基本要求》的认识和体会朱邦芬院士：从基础科学班到清华学堂物理班朱邦芬院士：对培养一流拔尖创新人才的思考李学潜教授：物理是一种文化李学潜教授：如何帮助物理系学生迈过从高三到大一这个坎穆良柱：物理课程思政教育的核心是科学认知能力培养穆良柱：什么是物理及物理文化？穆良柱：什么是ETA物理认知模型穆良柱：什么是ETA物理教学法吴国祯教授：我的国外研究生经历印象——应清华大学物理系“基科班20年·学堂班10年纪念活动”而写

陈佳洱，赵凯华，王殖东：面向21世纪，急待重建我国的工科物理教育王亚愚教授：清华物理系本科人才培养理念与实践葛惟昆教授：关于中外人才培养的几点思考安宇教授：为什么传统的课堂讲授模式需要改变安宇教授：其实教学就是积累的过程刘玉鑫教授：关于本科生物理基础课程教学和教材编著的一些思考沈乾若：重创理科教育的美加课程改革 Henderson C：美国研究基金支持下的物理教育研究及其对高等物理教育的影响《物理与工程》期刊是专注于物理教育教学研究的学术期刊，是中国科技核心期刊，1981年创刊，欢迎踊跃投稿，期刊投审稿采编平台：

http://gkwl.cbpt.cnki.net

欢迎关注

《物理与工程》微信公众号

原标题：《锂金属电池在伽马射线辐射下的服役行为揭秘》
