摘 要

为了得到散斑随着观察面运动的动态散斑方程，本文首先介绍了波动光学的推导方法。由于波动光学在散斑运动推导过程中的复杂性，并假设散斑运动方程与激光的波长等波动性质无关，故采用几何光学利用线性系统进行散斑运动方程的推导。最后发现在波动光学和几何光学中动态方程推导结果一致，由此证明了波长等波动性质与动态散斑运动方程无关的假设，并给出了几何光学简化方程推导的方法与结论。本文通过重复上述两种推导方法，加深了对光的波粒二象性适用条件的认识。

关键词 动态散斑；线性系统；几何光学；波动光学

AbstractIn order to obtain the dynamic speckle equation of speckle movement with the observation surface, the derivation method of wave optics is introduced in this paper. Due to the complexity of speckle motion derivation in wave optics, this paper assumes that the speckle motion equation has nothing to do with wave properties such as the wavelength of laser, so geometric optics is used to derive the speckle motion equation using linear system. Finally, it is found that the derivation results of dynamic equation are consistent in wave optics and geometric optics, which proves the hypothesis that wave properties such as wavelength are independent of dynamic speckle motion equation, the method and conclusion of derivation of simplified equation of geometric optics are also given. In this paper, by repeating the above two derivation methods, the understanding of the applicable conditions of wave-particle duality of light is deepened.

因散射体运动而随时间变化的散斑现象称为动态散斑[1]，散斑的动态特性在生活生产中有着重要用途，孔平等[2]利用动态散斑的对比度对高黏度溶液中颗粒粒径进行了测量；董庆利[3]等利用散斑活性研究新鲜牛肉图像的相关影响因素，最后散斑预测模型的决定系数达到0.992；李翔宇[4]等利用希尔伯特变换分析动态散斑相位，以测量物体表面的微小形变；王希军[5]等发现因纳米磁微粒运动所引起的动态散斑变化对应着光学涡旋。

动态散斑相当重要的一个应用在于非正视眼的检测和矫正，在1983年陈国鉴[6]提出了采用激光散斑测量非正视眼的光焦度，并与叶柳[7]、伍小平[8]分别独立地运用波动光学给出了散斑的动态特性方程——散斑在人视网膜上的速度方程；SuYong dao在2001年[9]借用三角形相似同样给出了散斑的动态特性方程。上述三种推导方法得到的结果虽都经过了实验检验，但其方法较难理解，需要读者有良好的数学基础。本文考虑散斑的运动与其自身的光学性质(波长等)无关，故采用更易理解的几何光学进行推导，得到了与叶柳[7]相同的结果。

1 理论分析

1.1 动态散斑的波动光学解法

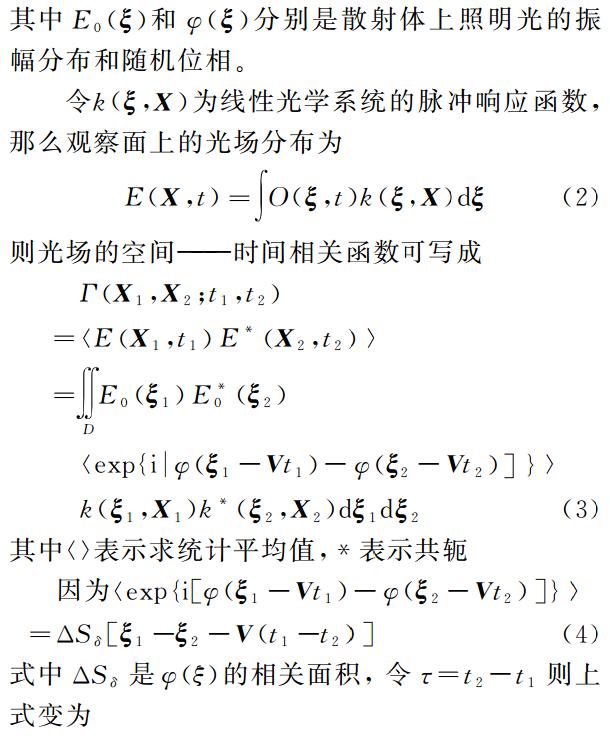

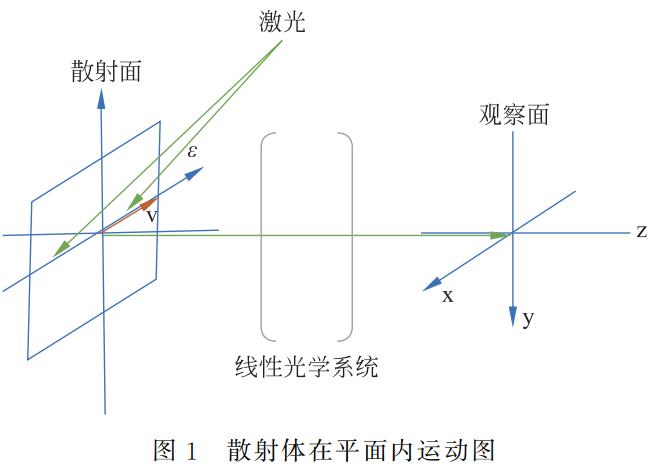

下面简要介绍文献[7]中波动光学的求解方法，将观察面(人眼)相对于散射面的运动转化为散射面相对于观察面的运动，散射体以一定速度在平面内运动，如图1所示。

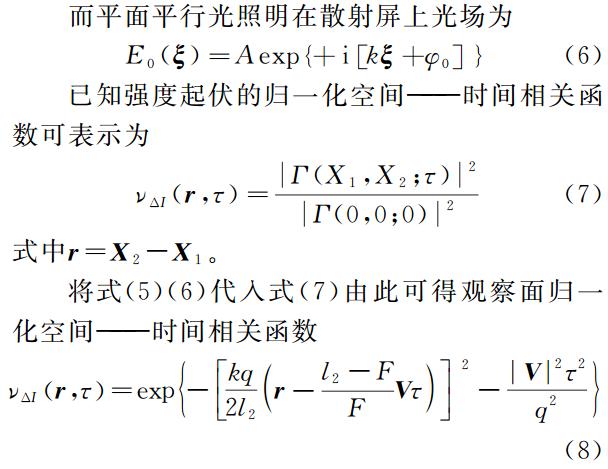

就可以得到观察面的散斑移动速度为

以上论述是基于波动光学来描述的，波动光学是以光的电磁理论为基础的物理光学，它以光的波长、位相为基本观点、从光的一种波动出发，研究光在煤质中传播时的各种规律。然而其推导过程相当复杂，不易理解与应用，故本文采用另一种解法——几何光学。

1.2 动态散斑的几何光学解法

1.2.1 散斑光平行入射

几何光学是以光的直线传播规律，独立传播性质以及光的反射和折射定律为基础的光学，它以光线的概念为基本观点，把组成物体的物点看作是几何点，把它所发出的光看作是无数几何光线的集合，并且认为光线是有能量的，光线的方向代表光能的传播方向。由于它撇开对光的本性的研究，只以光的直线传播为基础，故可通过几何作图来研究。

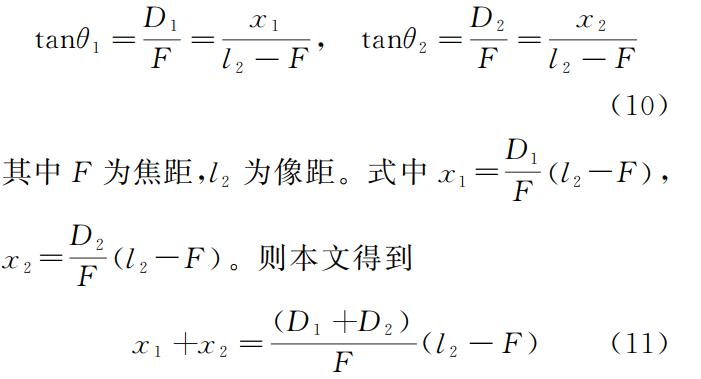

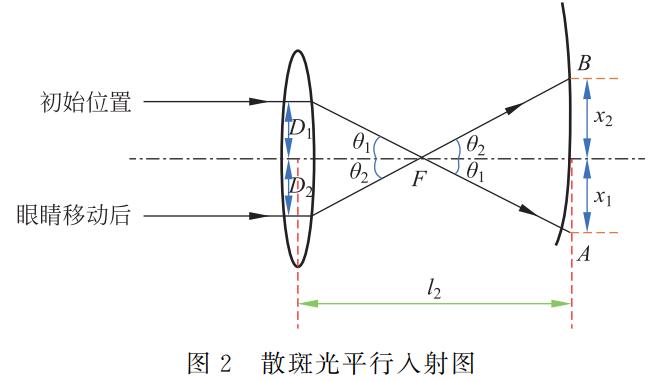

由图2可以得到

对上述等式两边对时间t求导，得到

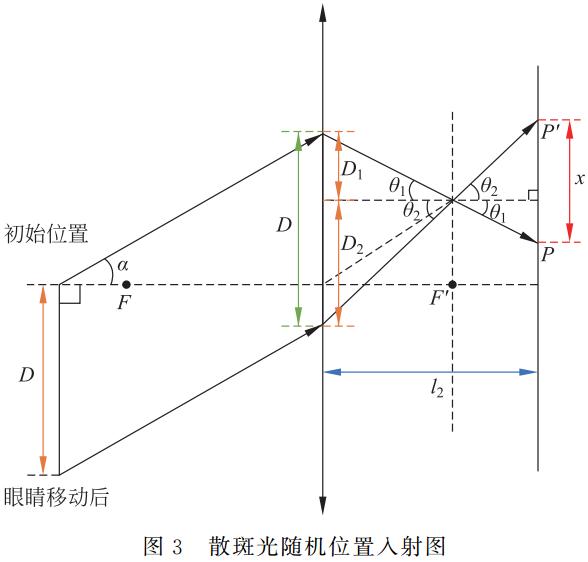

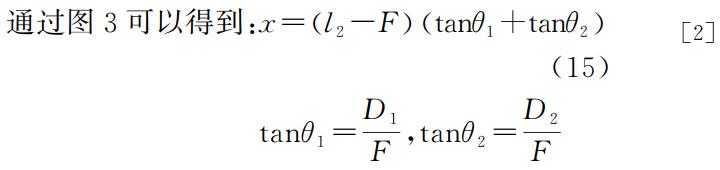

1.2.2 散斑光随机位置入射

至此，本文得到结论：无论光是平行入射还是随机位置入射，几何光学得到的散斑的移动速度均为

2 结语

经过上述推导，二者推导的结果均为Vs=

，互相印证，证明了推导结果具有一定的合理性。但几何光学通过几何作图的方法，使其推导过程远比波动光学简明得多，更易理解与应用。
