四月小长假

世界砾石土心墙第一高坝填筑现场

国家能源集团

大渡河双江口水电站

一片繁忙景象

刚刚投运的

国内首个砾石土料自动掺和运输系统

马力全开

为世界第一高坝填筑跑出加速度

国家能源集团双江口水电站

贴

士

国家能源集团双江口水电站

大渡河流域水电梯级开发的上游控制性龙头水库工程，电站总装机200万千瓦，拥有315米的世界第一高坝，总填筑方量达4400万方。

问

问题来了，大坝填筑使用的砾石土料是什么？

砾石土料是由土料和砾石料按一定配比掺和而成的，主要用于填筑双江口拦河大坝的心墙。

答

问

为什么要建设砾石土料供应系统呢？

建设砾石土料供应系统是为了满足双江口拦河大坝心墙料填筑需求并提高砾石土料掺和质量。

答

砾石土料供应系统

与传统填筑方式有何区别？

我们来看一组对比

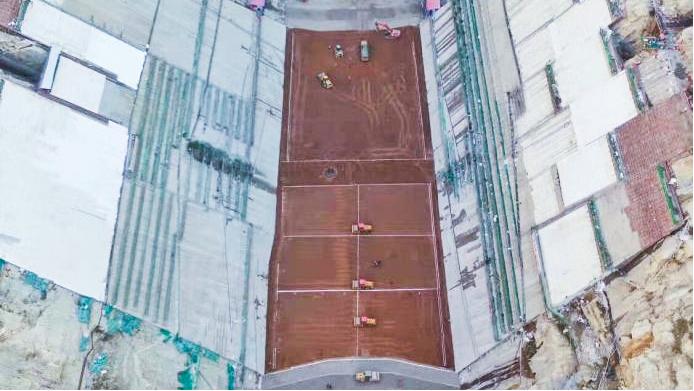

双江口大坝心墙填筑实景

传统填筑方式

◆采用挖掘机开采、自卸汽车运输上坝填筑，需修建大量运输道路；

◆砾石土料的掺和加工方法，开采、运输、掺和过程中损耗高；

◆设备占地面积大，工程量大，投资高，废水排放等环保问题突出。

双江口填筑方式

◆全过程自动化，可实现土料及砾石土料的高效运输。

◆搭配精度高

◆混合质量高

◆工程投资小

◆质量波动小

◆所需场地小

◆土建规模小

◆环保影响小

砾石土料供应系统

首创六大技术

1

砾石土料智能精准掺和，误差≤1%；

2

采用图像识别技术精准判定掺和料级配和质量；

3

采用桥式堆料机薄层铺料，彻底解决砾石土料分离和不均匀的问题；

4

采用分层补水技术，实现土料含水率的稳定和可控调节；

5

采用全封闭大棚堆存土料，彻底解决自然天气对土料质量的影响；

6

大倾角下行胶带机、陡倾角夹带机、空间曲线管带机等技术在土料运输中的首创应用。

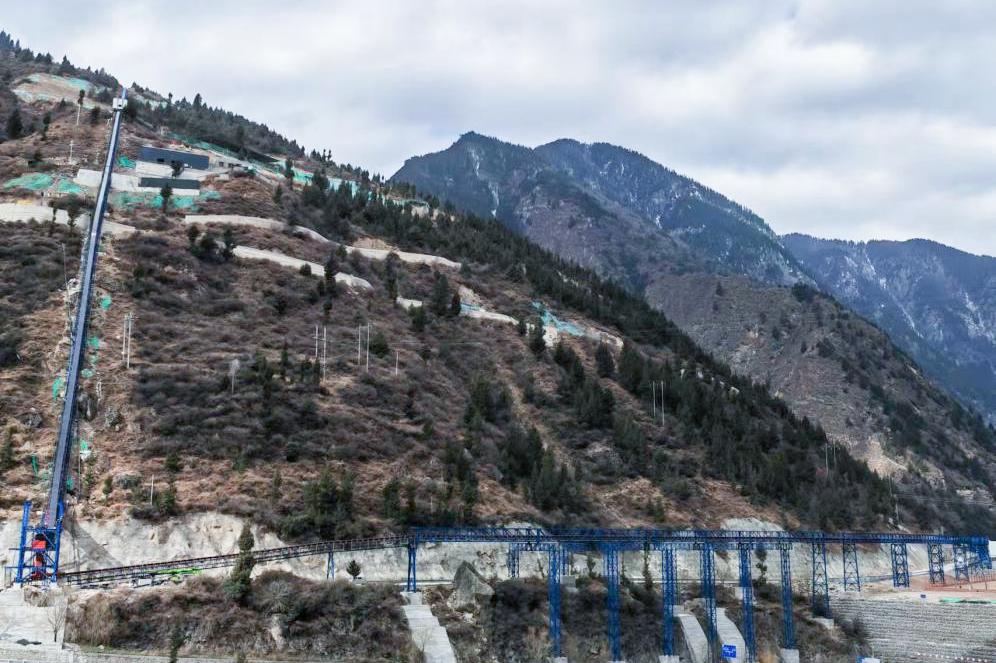

高陡坡大倾角胶带机吊装

砾石土料供应系统

水电、胶带机行业首研

▲角度达24.1度的陡倾角下运U型深槽胶带机

▲角度达45°的压带式下运胶带机

▲单条长度达3000米的空间曲线胶带机

▲管状带式输送机

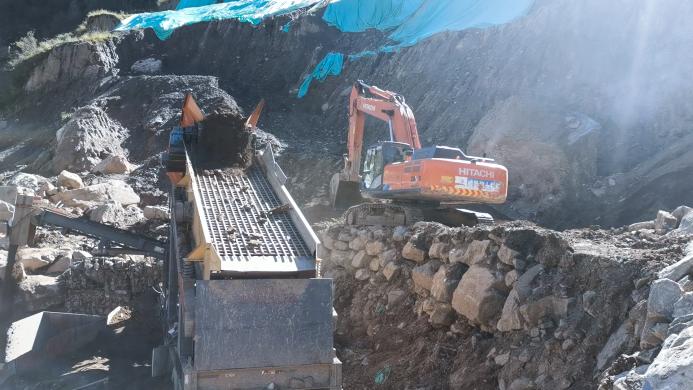

移动式振动筛

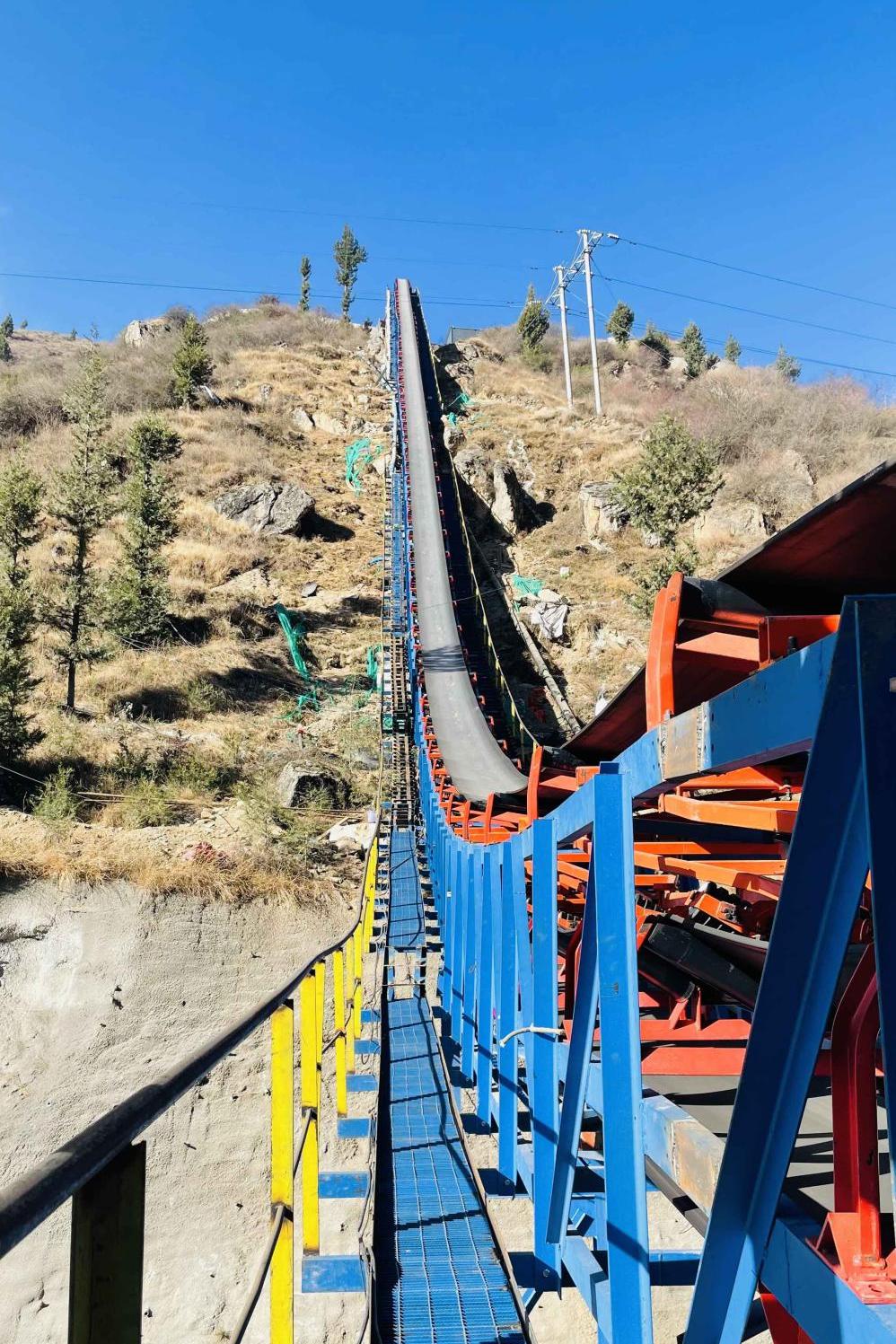

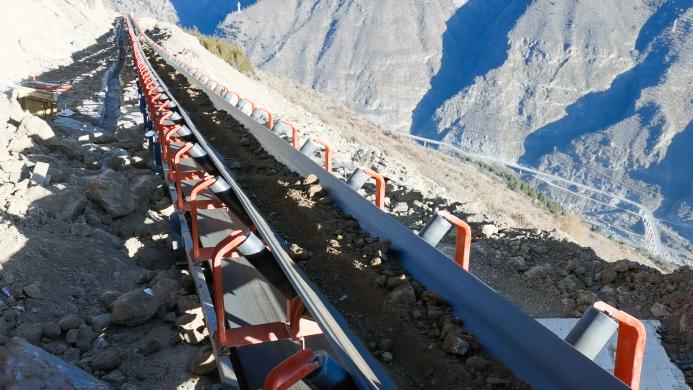

角度达24.1°的陡倾角下运U型深槽胶带机：

大倾角下运，带宽1米，机长777米

角度达45°的压带式下运胶带机

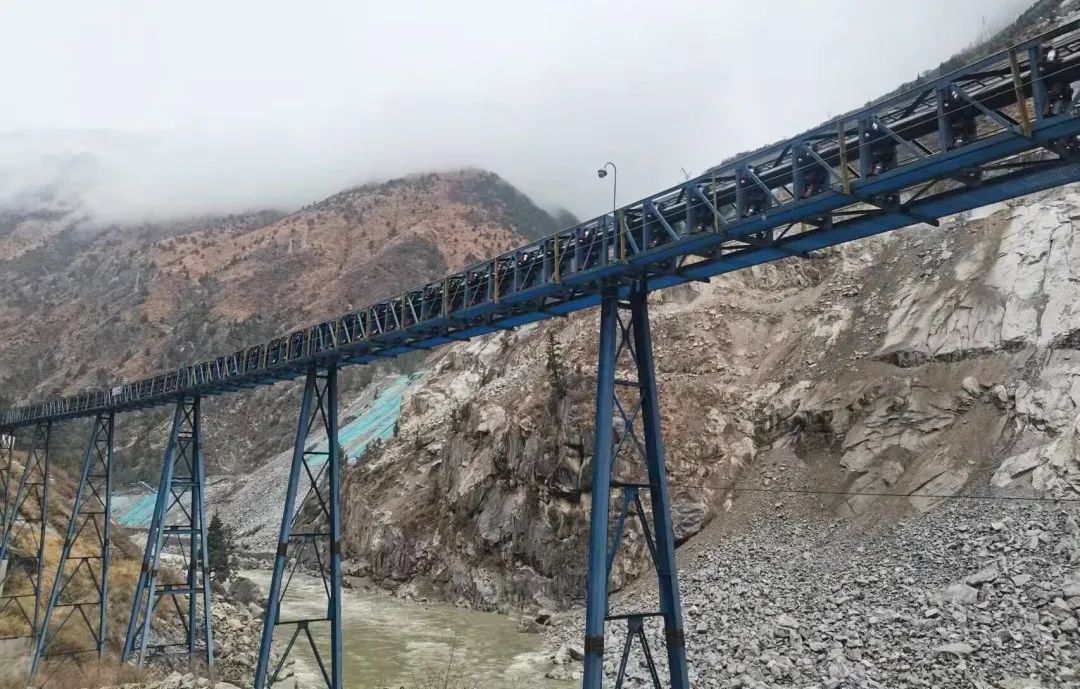

单条长度达3000米的空间曲线胶带机

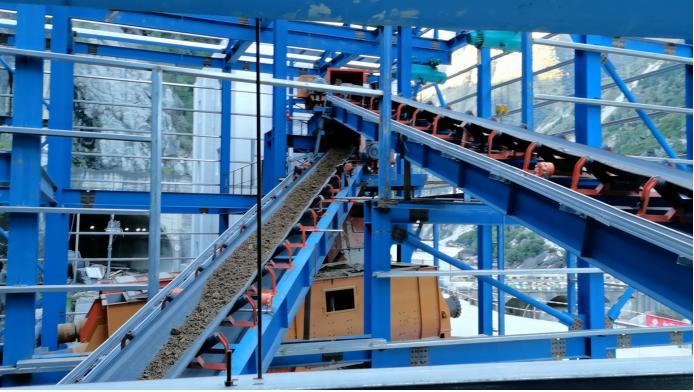

配料胶带机：带宽0.8米，机长20米

管状带式输送机：大倾角下运，带宽1米，机长519米

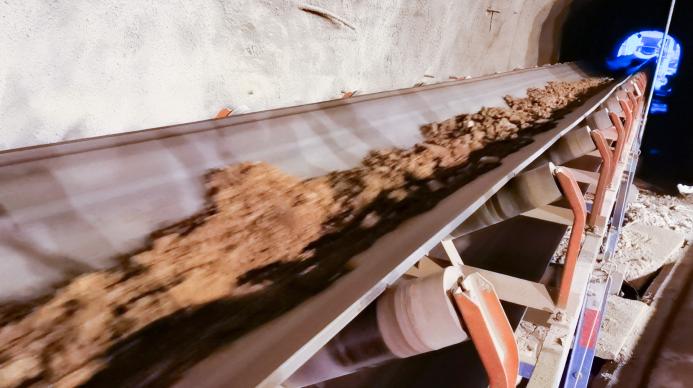

隧洞胶带机：带宽1米，机长1257米

该系统每小时自动掺合

运输砾石土料达1400吨

流程连续、高效

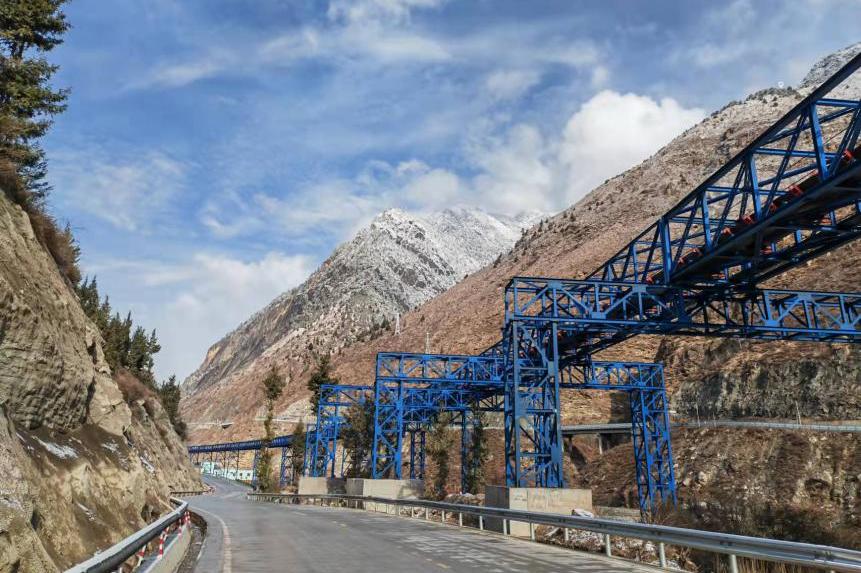

8471.955米全程输送

在峡谷中蜿蜒穿梭，蔚为壮观

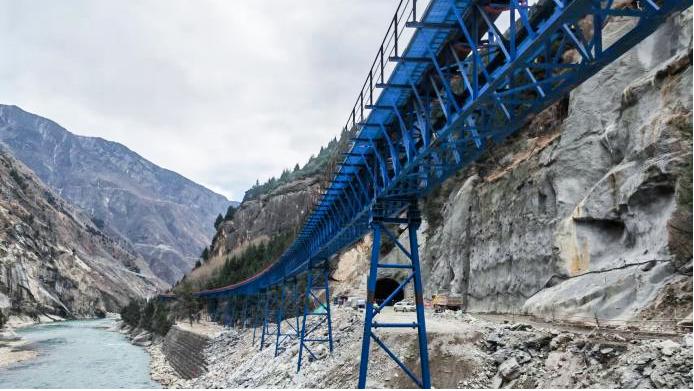

“L”形大拐角

运输路线妥妥风景打卡地

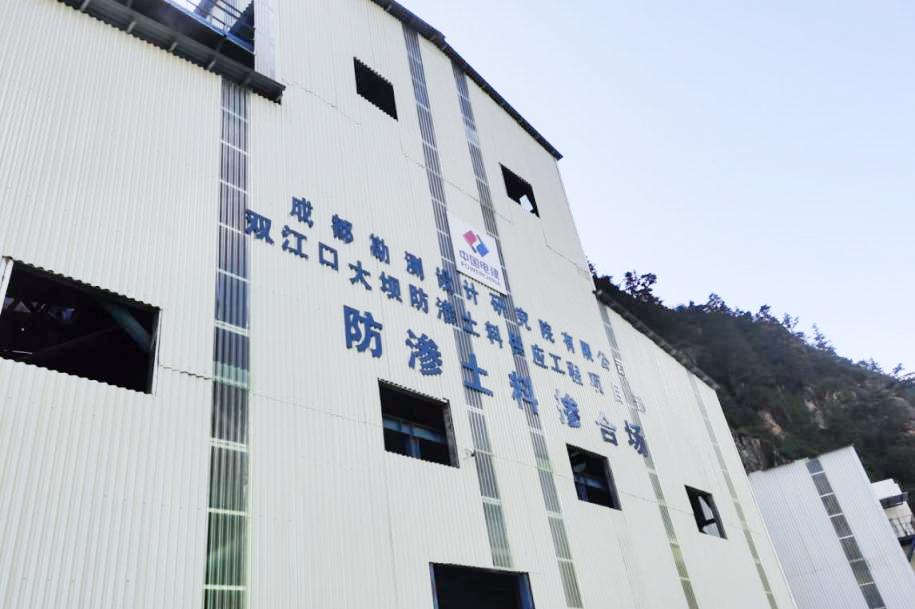

掺和系统配料厂房

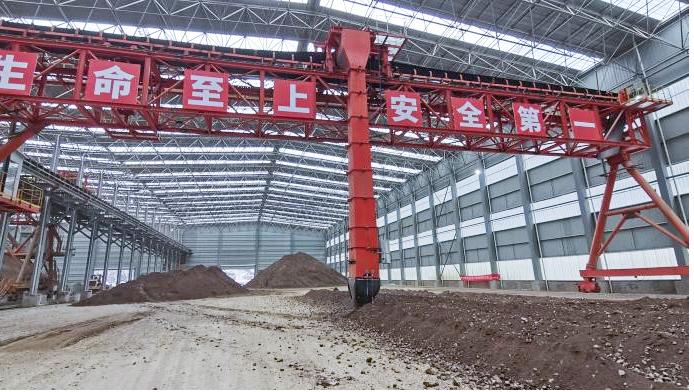

桥式堆料机

随着大坝防渗土料供应系统的投运

国家能源集团

双江口大坝填筑已经进入施工高峰

为世界第一高坝早日建成不断加速

为中国制造实力点赞
